N-Channel Power MOSFET, Vds=55V, Id=17A, Pd=38W, Rds(on)=0.075 Ohm

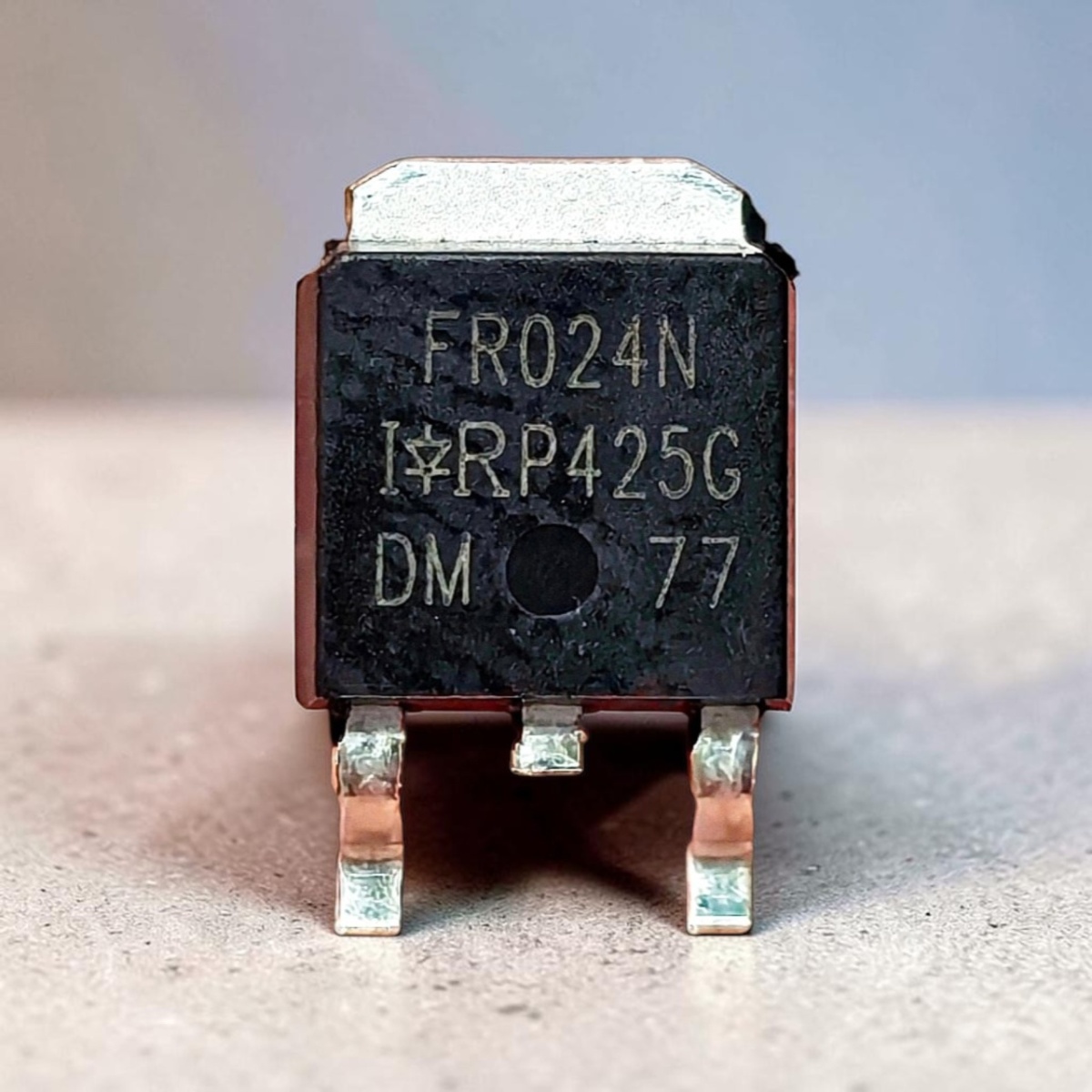

Наименование прибора: IRFR024N

Тип транзистора: MOSFET

Полярность: N

Максимальная рассеиваемая мощность (Pd): 45 W

Предельно допустимое напряжение сток-исток |Uds|: 55 V

Предельно допустимое напряжение затвор-исток |Ugs|: 20 V

Пороговое напряжение включения |Ugs(th)|: 4 V

Максимально допустимый постоянный ток стока |Id|: 17 A

Максимальная температура канала (Tj): 175 °C

Общий заряд затвора (Qg): 20(max) nC

Время нарастания (tr): 34 ns

Выходная емкость (Cd): 140 pf

Сопротивление сток-исток открытого транзистора (Rds): 0.075 Ohm

Тип корпуса: TO252

IRFR024N — это мощный N-канальный полевой транзистор (MOSFET), выполненный по технологии HEXFET. Он широко применяется в электронике благодаря высокой скорости переключения и низкому сопротивлению в открытом состоянии.

Описание и характеристики

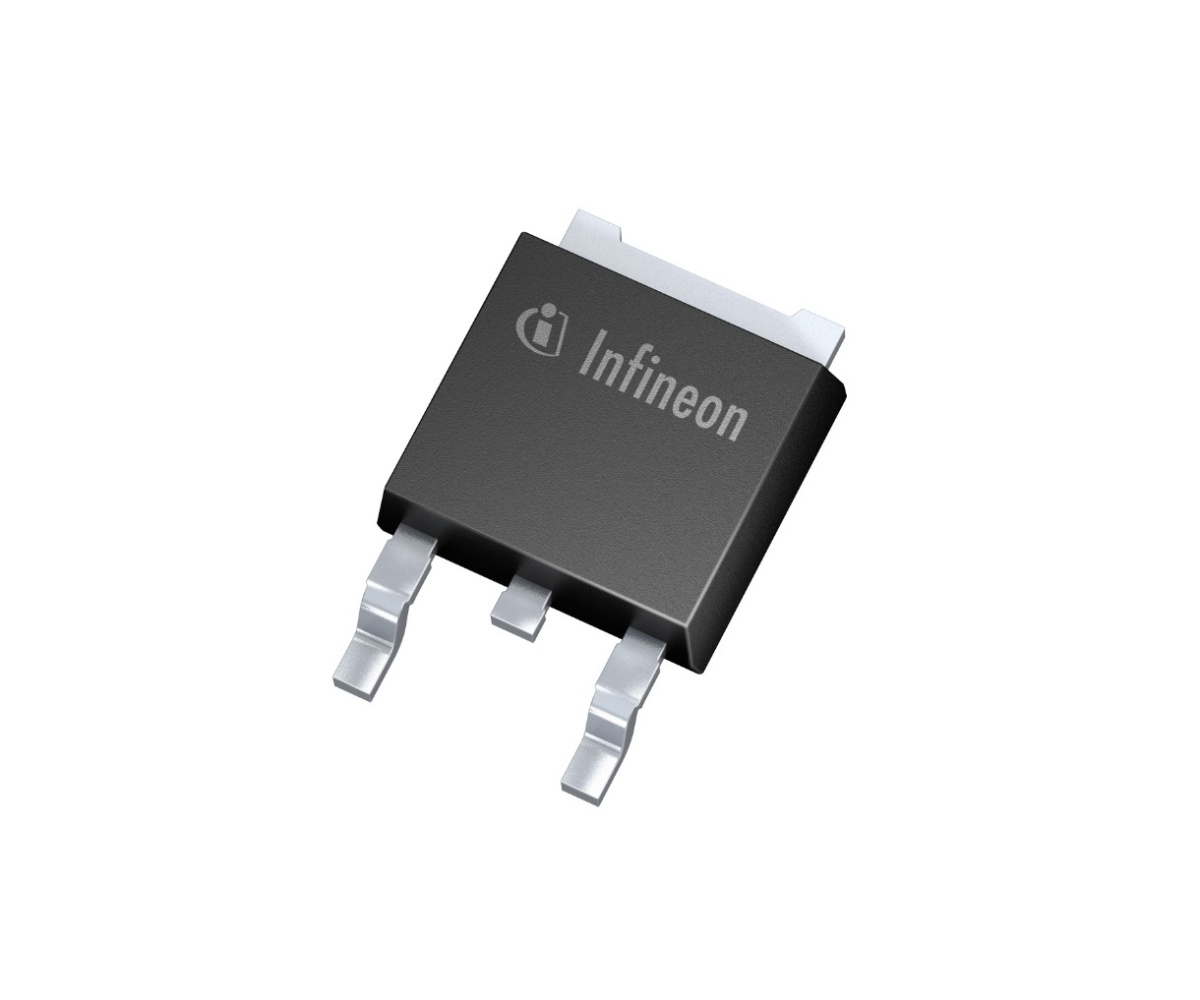

Транзистор выпускается в корпусе D-PAK (TO-252) для поверхностного монтажа.

• Тип проводимости: N-канал.
• Макс. напряжение сток-исток : 55 В.
• Макс. ток стока : 17 А (при 25°C).
• Сопротивление открытого канала : 0,075 Ом.
• Рассеиваемая мощность : 45 Вт.

Применение

Чаще всего используется в схемах, требующих быстрого управления нагрузкой:

• DC-DC преобразователи и импульсные блоки питания.
• Управление двигателями постоянного тока (ШИМ-регуляторы).
• Электронные ключи в автомобильной электронике и портативной технике.
• Инверторы и системы бесперебойного питания.

Как проверить мультиметром

Для проверки установите прибор в режим прозвонки диодов. Распиновка (вид сверху, выводами вниз): 1 — Затвор (Gate), 2/Таб — Сток (Drain), 3 — Исток (Source).

• Снятие заряда: Коснитесь пальцем всех ножек одновременно или закоротите их пинцетом, чтобы закрыть транзистор.
• Проверка внутреннего диода: Черный щуп (–) на Сток, красный (+) на Исток. Мультиметр должен показать падение напряжения (≈400−700open paren is approximately equal to 400 minus 700(≈400−700 мВ). При смене щупов — «бесконечность» (1 или OL).
• Проверка на пробой: Прозвоните пары Затвор-Сток и Затвор-Исток. В обе стороны должна быть «бесконечность». Если прибор пищит или показывает низкое сопротивление — транзистор пробит.
• Проверка открытия: Черный щуп на Исток, красным коснитесь Затвора (вы «заряжаете» затвор), затем перенесите красный щуп на Сток. Исправный транзистор откроется, и прибор покажет близкое к нулю значение
