N-channel Power MOSFET, Vdss=600V, Id=7A, Pd=44,6W, Rds(on)=0,95 Ohm, trr=320ns

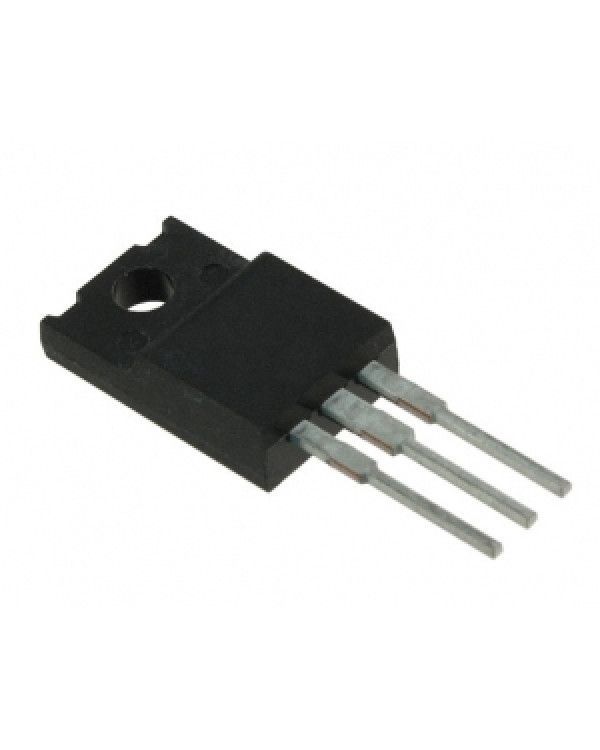

Транзистор KF7N60(F) — это n-канальный полевой транзистор с максимальным напряжением сток-исток 600 В, максимальным током стока 7 А и рассеиваемой мощностью около 41-45 Вт, предназначенный для работы в импульсных устройствах. Он имеет структуру N-канал и выпускается в корпусе TO-220F (или TO-220IS), который обеспечивает изоляцию и подходит для крепления на радиатор.

Основные характеристики транзистора KF7N60(F):

• Тип структуры: N-канал
• Тип корпуса: TO-220F / TO-220IS
• Максимальное напряжение сток-исток (Uси): 600 В
• Максимальный ток стока (Iси): 7 А
• Рассеиваемая мощность (P): около 41-45 Вт

Принцип работы:

• Подобно другим полевым транзисторам (MOSFET), KF7N60F управляется напряжением, приложенным к затвору.
• Это напряжение создает электрическое поле, которое управляет формированием или изменением проводимости канала между истоком и стоком, что позволяет регулировать ток, протекающий через транзистор.

Применение:

• Такие транзисторы используются в различных электронных схемах, особенно в импульсных устройствах, где требуется быстрое переключение и управление большими токами при высоких напряжениях.

Наименование прибора: KF7N60F

Тип транзистора: MOSFET

Полярность: N

Максимальная рассеиваемая мощность (Pd): 44.6 W

Предельно допустимое напряжение сток-исток |Uds|: 600 V

Предельно допустимое напряжение затвор-исток |Ugs|: 30 V

Максимально допустимый постоянный ток стока |Id|: 7 A

Максимальная температура канала (Tj): 150 °C

Время нарастания (tr): 25 ns

Выходная емкость (Cd): 100 pf

Сопротивление сток-исток открытого транзистора (Rds): 0.95 Ohm

Тип корпуса: TO220IS
