N-Channel Power MOSFET, Vds=250V, Id=10,2A, Pd=69,4W, Rds(on)=0,28 Ohm

Наименование прибора: MDD14N25CRH

Тип транзистора: MOSFET

Полярность: N

Максимальная рассеиваемая мощность (Pd): 69.4 W

Предельно допустимое напряжение сток-исток |Uds|: 250 V

Предельно допустимое напряжение затвор-исток |Ugs|: 30 V

Пороговое напряжение включения |Ugs(th)|: 4 V

Максимально допустимый постоянный ток стока |Id|: 10.2 A

Максимальная температура канала (Tj): 150 °C

Время нарастания (tr): 42 ns

Выходная емкость (Cd): 142 pf

Сопротивление сток-исток открытого транзистора (Rds): 0.28 Ohm

Тип корпуса: TO-252

Транзистор

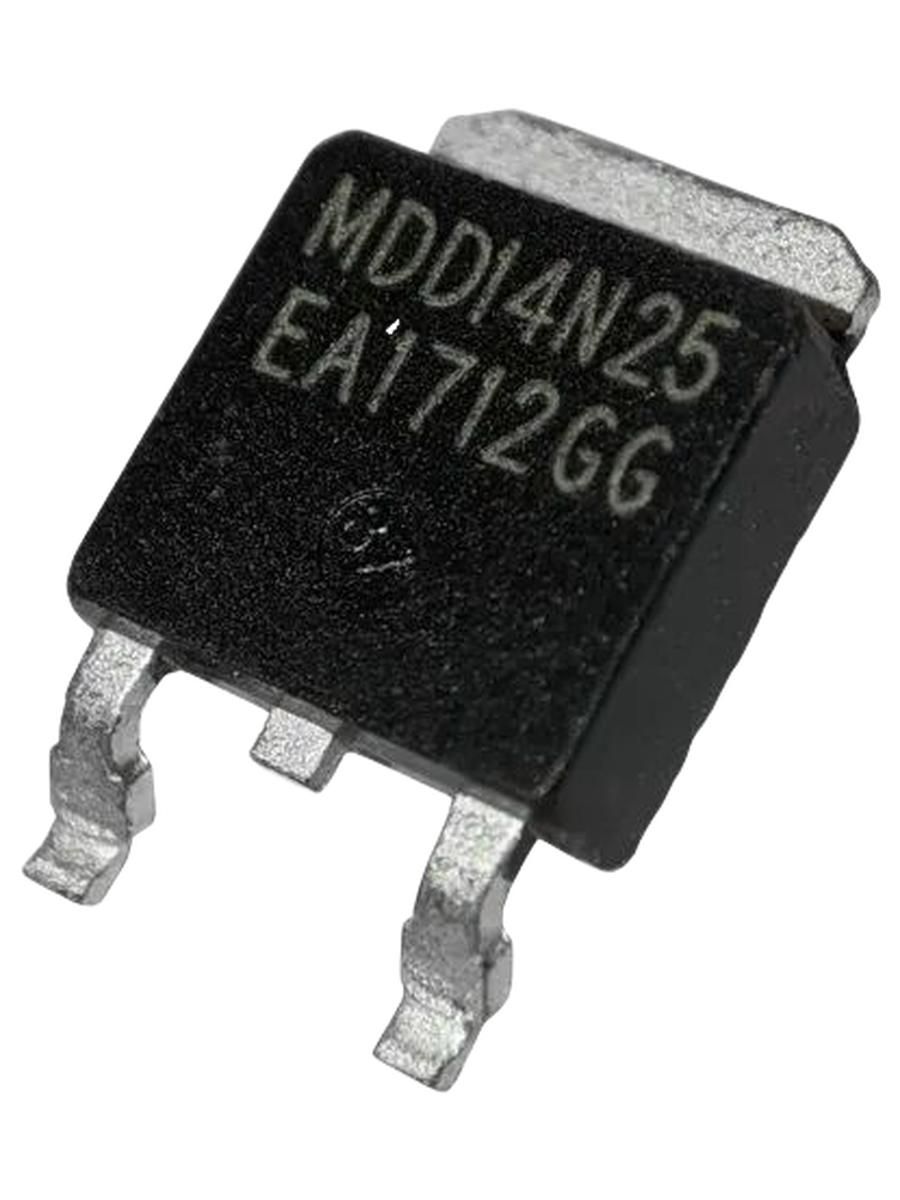

MDD14N25 — это N-канальный силовой MOSFET. Он имеет низкое сопротивление в открытом состоянии и высокую скорость переключения, что делает его подходящим для различных приложений силовой электроники. Обычно он поставляется в корпусе TO-252 (D-Pak) для поверхностного монтажа.

Технические характеристики

MDD14N25 обладает следующими ключевыми характеристиками:

• Напряжение сток-исток : 250 В
• Постоянный ток стока : 10,2 А
• Импульсный ток стока : 40,8 А
• Сопротивление в открытом состоянии при = 10 В: 0,28 Ом
• Рассеиваемая мощность : 69,4 Вт
• Диапазон рабочих температур , : от -55 °C до 150 °C

Применение

Благодаря своим характеристикам, транзистор MDD14N25 используется в схемах, где требуется эффективное и высокоскоростное переключение. Его основные области применения включают:

• Импульсные источники питания (SMPS): Используется в качестве ключевого элемента в преобразователях, обеспечивая высокую эффективность.
• Управление двигателями: Подходит для схем управления скоростью и направлением вращения электродвигателей, например, в конфигурациях H-моста.
• DC/DC преобразователи: Применяется в различных топологиях преобразователей, таких как повышающие и понижающие.
• Высокоскоростные переключатели: Может использоваться в общих приложениях, где требуется высокоскоростное переключение больших токов.
• Инверторы: Применяется в инверторах, например, в солнечных инверторах, для преобразования постоянного тока в переменный.
• Драйверы соленоидов и реле: Используется для управления индуктивными нагрузками.
• Системы управления батареями (BMS): Применяется в схемах зарядных устройств для контроля процесса зарядки.

Эквиваленты

Существуют и другие транзисторы с похожими характеристиками, которые могут служить заменой для MDD14N25. Некоторые из них:

• ME15N25
• IRFP244 (имеет более высокий ток, но в другом корпусе)
• FDB33N25 (N-канальный MOSFET 250 В )
