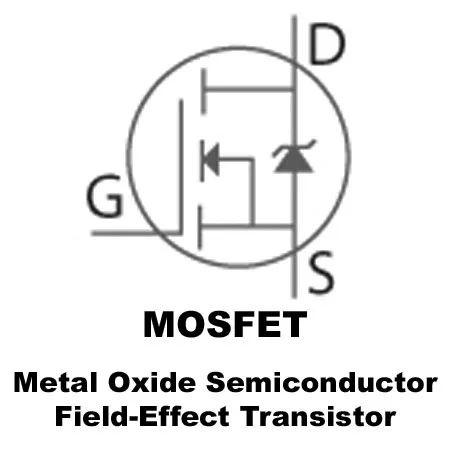

Как подобрать замену для MOSFET-транзистора
Для большинства MOSFET-транзисторов достаточно просто подобрать аналоги, схожие по параметрам. Если заменить MOSFET-транзистор на такой же невозможно, то для поиска аналога необходимо:
-
Узнать полное наименование транзистора по его маркировке. Для MOSFET-транзистора в корпусе СМД название можно расшифровать по маркировке: СМД-коды .
-
Изучить схему включения MOSFET-транзистора для определения режима его работы (ключ в цепях коммутации, импульсное устройство, линейный стабилизатор и т.д.).
-
Найти даташит для неисправного MOSFET-транзистора и заполнить форму для подбора аналога на сайте.
-
Выбрать наиболее подходящий аналог MOSFET-транзистора, учитывая режим его работы в устройстве.
На что нужно обратить внимание
Открыв PDF-даташит, в первую очередь надо выяснить: тип транзистора (MOSFET или JFET), полярность, тип корпуса, расположение выводов (цоколевку).
Из числовых параметров это, прежде всего предельные характеристики, такие как Pd - максимальная рассеиваемая мощность, Vds - максимальное напряжение сток-исток, Vgs - максимальное напряжение затвор-исток, Id - максимальный ток стока. У подбираемого транзистора эти параметры должны быть не меньше чем у исходного транзистора
Для MOSFET-транзистора важным параметром является сопротивление сток-исток открытого транзистора (Rds). От значения Rds зависит мощность, выделяемая на транзисторе. Чем меньше значение Rds, тем меньше транзистор будет нагреваться.
Однако необходимо помнить, что чем больше Id и меньше Rds, тем больше ёмкость затвора у MOSFET-транзистора. Это приводит к тому, что требуется большая мощность для управления этим затвором. А если схема не обеспечит нужную мощность, то возрастут динамические потери из-за замедленной скорости переключения транзистора и, как итог, MOSFET будет больше нагреваться. Поэтому необходимо проверить температурный режим (нагрев) транзистора после включения устройства. Если транзистор сильно нагревается, то дело может быть как в самом транзисторе, так и в элементах его обвязки.
Расшифровка основных параметров MOSFET-транзисторов
Тип транзистора – в реальных устройствах могут использоваться полевые транзисторы разных типов: транзистор с управляющим p-n – переходом (J-FET) или униполярные транзисторы МДП-типа (MOSFET).
Полярность - полевые транзисторы могут быть прямой проводимости или обратной, то есть с P-каналом или N-каналом.
Максимальная рассеиваемая мощность (Pd) - необходимо убедиться, что выбранный транзистор может рассеивать достаточную мощность. Этот параметр зависит от максимальной рабочей температуры транзистора - при повышении температуры максимальная рассеиваемая мощность уменьшается. Если рассеиваемая мощность недостаточна - ухудшаются некоторые характеристики транзистора. Например, сопротивление Rds может удвоиться при возрастании температуры от 25°C до 125°C.
Предельно допустимое напряжение сток-исток (Vds) – это максимальное напряжение сток-исток не вызывающее лавинного пробоя при температуре 25°C. Оно имеет зависимость от температуры: напряжение уменьшаться при уменьшении температуры транзистора. Например, при -50°C, напряжение, не вызывающее лавинного пробоя, может составлять 90% от Vds при 25°C.
Предельно допустимое напряжение затвор-исток (Vgs) – при подаче на затвор напряжения более допустимого, возможно повреждение изолирующего оксидного слоя затвора (это может быть и статическое электричество). Не стоит использовать транзисторы с большим запасом по напряжениям Vds и Vgs, т.к. обычно они имеют худшие скоростные характеристики.
Пороговое напряжение включения Vgs(th) - если напряжение на затворе выше Vgs(th), MOSFET транзистор начинает проводить ток через канал сток-исток. Vgs(th) имеет отрицательный температурный коэффициент: с увеличением температуры MOSFET-транзистор начинает открываться при более низком напряжении затвор-исток.
Максимально допустимый постоянный ток стока (Id) – следует иметь ввиду, что иногда выводы из корпуса транзистора ограничивают максимально допустимый постоянный ток стока (переключаемый ток может быть больше). С ростом температуры максимально допустимый ток уменьшается.
Максимальная температура канала (Tj) - этот параметр ограничивает температуру канала транзистора во включенном состоянии. Если ее превысить, срок службы транзистора может сократиться.
Общий заряд затвора (Qg) — заряд, который нужно сообщить затвору для открытия транзистора. Чем меньше этот параметр, тем меньшая мощность требуется для управления транзистором.
Время нарастания (tr) - время, за которое ток стока увеличится с 10% до 90% от указанного.
Сопротивление сток-исток открытого транзистора (Rds) - сопротивление открытого канала сток-исток при заданных параметрах: Id, Vgs и Tj.
Выше описаны наиболее важные параметры MOSFET-транзисторов. В даташитах производитель указывает много дополнительных параметров: заряд затвора, ток утечки затвора, импульсный ток стока, входная емкость и др.
Что важно учесть при монтаже MOSFET-транзистора
При работе с MOSFET транзисторами нужно учесть, что они могут быть повреждены статическим электричеством на ваших руках или одежде.
Перед монтажом на печатную плату необходимо соединить выводы транзистора между собой тонкой проволокой.
Для пайки лучше используйте паяльную станцию, а не обычный электрический паяльник.
Вместо отсоса для удаления припоя используйте медную ленту для удаления припоя. Это уменьшит вероятность пробоя затвора статическим электричеством. Или используйте антистатический браслет.
