Технические параметры

• Корпус KBPC-8
• Вес брутто 6.89 г.
• Тип диода Однофазный
• Макс. обратное напр. 1000V
• Макс. прямой ток 8A
• Тип монтажа Монтаж в отверстия

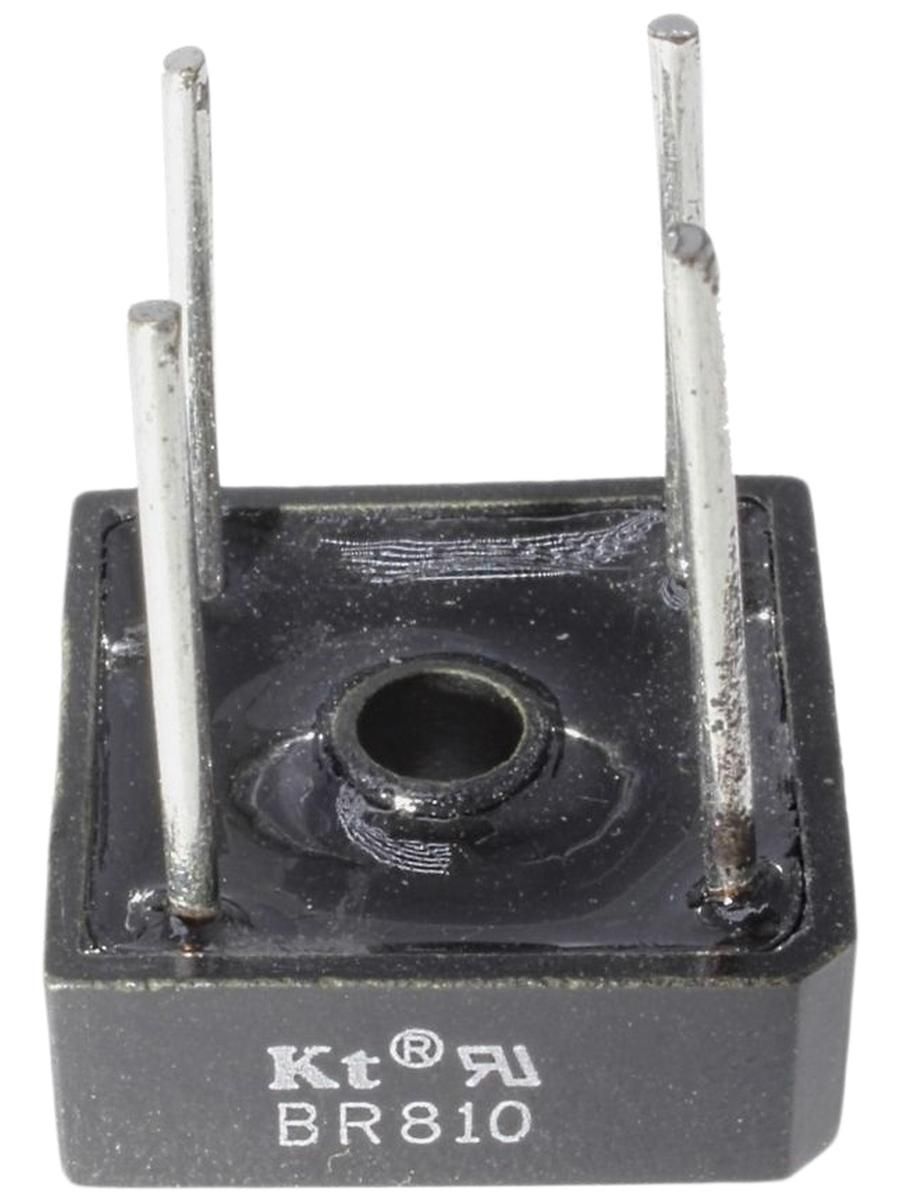

Диодный мост BR810 (также известный под маркировкой KBPC810) представляет собой однофазный выпрямитель, предназначенный для преобразования переменного тока в пульсирующий постоянный.

Основные характеристики и описание

• Тип: Однофазный диодный мост.
• Максимальный прямой ток (IF): 8 А.
• Максимальное обратное напряжение (VRRM): 1000 В (1 кВ).
• Корпус: Квадратный корпус типа KBPC-8 или KBPC-W с отверстием для крепления к радиатору для лучшего отвода тепла.
• Функция: Используется в схемах двухполупериодного выпрямления переменного напряжения.

Применение

Благодаря своим характеристикам (ток до 8А, напряжение до 1000В), диодный мост BR810 широко применяется в различных электронных устройствах и источниках питания:

• Импульсные блоки питания: Часто устанавливается на входе цепи питания для выпрямления сетевого напряжения 220 В.
• Зарядные устройства: Используется в схемах зарядных устройств для аккумуляторов.
• Вторичные обмотки трансформаторов: Применяется для выпрямления напряжения после понижающего трансформатора.
• Различные схемы, требующие преобразования AC в DC: В бытовой и промышленной электронике, где необходимо получение постоянного тока из переменного.

Как проверить диодный мост BR810

Для проверки диодного моста вам понадобится мультиметр, переведенный в режим прозвонки диодов (обозначается значком диода или звуковым сигналом).

У диодного моста BR810 четыре вывода: два для входа переменного тока (обозначаются символом ~ или AC) и два для выхода постоянного тока (обозначаются + и - или DC).

Пошаговая инструкция проверки:

• Отключите питание: Убедитесь, что устройство, в котором установлен мост, полностью обесточено.
• Проверка между выводами переменного тока (AC): Приложите щупы мультиметра к двум выводам AC. В идеале мультиметр должен показать обрыв (значение, близкое к единице или "OL" на дисплее) в обоих направлениях подключения щупов. Если показывает низкое сопротивление или ноль, это свидетельствует о коротком замыкании.
• Проверка между входом переменного тока (AC) и выходом постоянного тока (+ или -):
  • Прямое направление: Подключите красный щуп к выводу +, а черный щуп поочередно к обоим выводам AC. В каждом случае мультиметр должен показать падение напряжения (обычно от 0.4 до 0.7 В).
  • Обратное направление: Поменяйте щупы местами (черный к +, красный поочередно к AC). В обоих случаях должно быть показано обрыв ("OL").
  • Аналогичным образом проверьте выводы AC относительно вывода - (красный щуп к AC, черный к - - прямое; черный к AC, красный к - - обратное).
• Проверка между выводами постоянного тока (+ и -): Приложите щупы к выводам + и - в обоих направлениях. Мультиметр должен показывать обрыв в обе стороны, так как внутри моста между этими точками находятся два последовательно включенных диода, включенных навстречу друг другу.

Признаки неисправности:

• Показания близки к нулю (короткое замыкание) в любом из направлений, где должен быть обрыв.
• Показания обрыва ("OL") в направлениях, где должно быть падение напряжения (0.4-0.7 В).
• Одинаковые показания в обоих направлениях между любыми двумя выводами.

Если вы обнаружили любое из этих отклонений, диодный мост неисправен и требует замены.
