YG225N2 (200V, 10A) общий анод Диод

Диод YG225N2 — это сдвоенный (два диода в одном корпусе) быстровосстанавливающийся диод (Fast Recovery Diode), предназначенный для применения в высокочастотных цепях.

Основные характеристики и описание

• Тип диода: Быстровосстанавливающийся сдвоенный диод с общим анодом.
• Максимальное обратное напряжение (Vrrm): 200 В.
• Максимальный прямой ток (If): 10 А (общий для двух диодов).
• Время обратного восстановления (trr): Очень низкое, что обеспечивает высокую скорость переключения (менее 0.4 мкс).

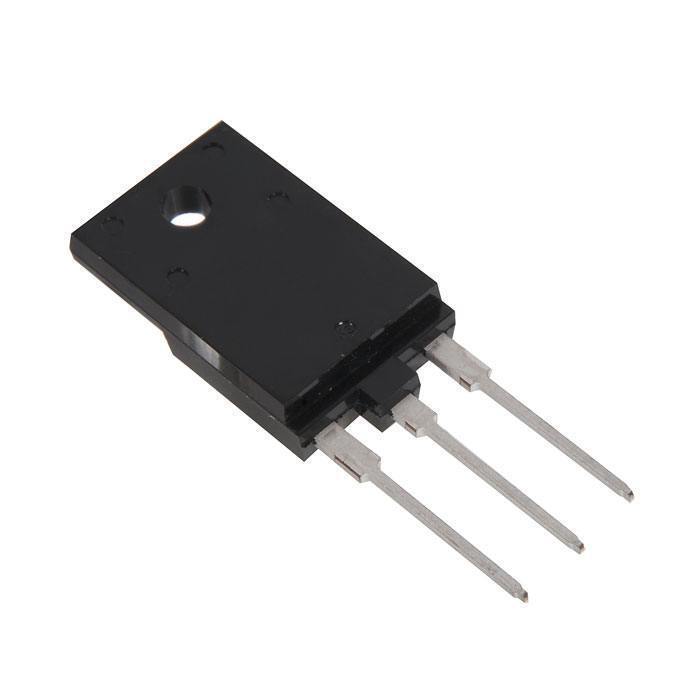

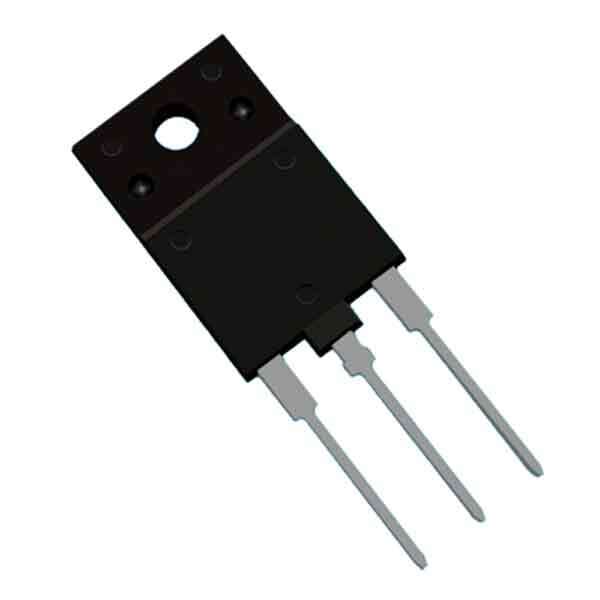

• Корпус: TO-220F/3 (полностью изолированный корпус для удобства монтажа на радиатор без дополнительных изоляторов).
• Особенности: Низкое прямое падение напряжения, высокая перегрузочная способность по току.

Применение

Благодаря своим характеристикам (быстрое восстановление и возможность работы с высокими токами и напряжениями), диод YG225N2 широко используется в:

• Импульсных источниках питания (SMPS): Для выпрямления высокочастотного тока.
• Преобразователях напряжения (инверторах): В автомобильных и солнечных инверторах, преобразователях DC-DC.
• Схемах управления двигателями: В качестве защитных (обратных/freewheeling) диодов для защиты транзисторов от индуктивных выбросов напряжения.
• Аудиоусилителях: В системах питания автомобильной и бытовой аудиоаппаратуры.
• Выпрямителях с высокой эффективностью: Там, где требуется минимизировать потери энергии при переключении.

Как проверить диод YG225N2

Проверить диод можно с помощью мультиметра в режиме прозвонки диодов:

• Подготовка мультиметра: Установите переключатель мультиметра в режим прозвонки диодов (обычно обозначается символом диода или прозвонки).
• Проверка в прямом направлении: Подключите красный щуп мультиметра к аноду, а черный щуп к катоду. На дисплее должно отображаться значение падения напряжения (для быстровосстанавливающихся диодов это обычно от 0.1 до 0.4 В или около того, но может быть и до 0.7 В).
• Проверка в обратном направлении: Поменяйте щупы местами (красный к катоду, черный к аноду). На дисплее мультиметра должно отображаться "OL" (обрыв/бесконечное сопротивление), что означает отсутствие проводимости в обратном направлении.

Признаки неисправности:

• Короткое замыкание: Мультиметр показывает низкое или нулевое сопротивление/напряжение в обоих направлениях. Диод пробит.
• Обрыв: Мультиметр показывает "OL" (обрыв) в обоих направлениях. Диод не проводит ток ни в одну сторону.

Обратите внимание, что YG225N2 - это сдвоенный диод. В корпусе TO-220F/3 у него три вывода, и вам нужно будет проверить каждый из двух внутренних диодов отдельно относительно центрального вывода (общего анода).
