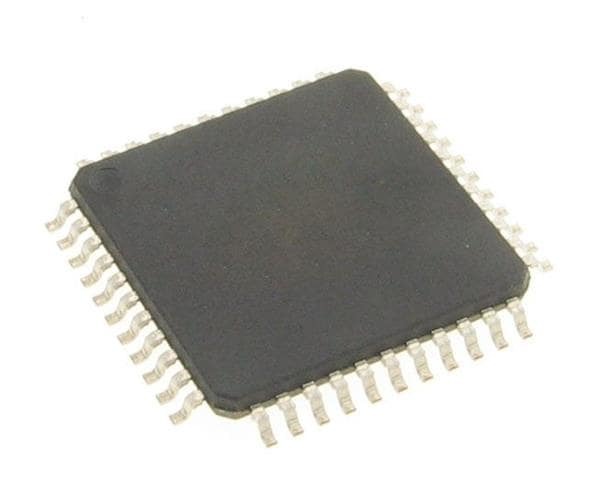

Atmega8535-16AU, покупаем в интернете - получаем у себя дома.

8-bit AVR Microcontroller with 8K Bytes In-System Programmable Flash

ATMEGA8535-16AU Сведения о продукте

Обзор

ATmega8535 — это маломощный CMOS 8-битный микроконтроллер на основе усовершенствованной архитектуры RISC AVR. Выполняя инструкции за один тактовый цикл, ATmega8535 достигает пропускной способности, приближающейся к 1 MIPS на МГц, что позволяет разработчику системы оптимизировать энергопотребление в зависимости от скорости обработки.

Характеристики

• Высокопроизводительный маломощный 8-битный микроконтроллер AVR®

• Передовая архитектура RISC

– 130 мощных инструкций – Большинство одно тактовых циклов выполнения

– 32 x 8 рабочих регистров общего назначения

– Полностью статическая работа

– Пропускная способность до 16 MIPS при 16 МГц

– Встроенный 2-тактовый множитель

• Энергонезависимая память программ и данных

– 8 Кбайт внутрисистемной само программируемой флэш-памяти

Износостойкость: 10 000 циклов записи/стирания

– Дополнительный раздел кода загрузки с независимыми битами блокировки

Внутрисистемное программирование с помощью встроенной программы загрузки

Истинная операция чтения во время записи

– 512 байт EEPROM

Износостойкость: 100 000 циклов записи/стирания

– 512 байт внутреннего SRAM

– Блокировка программирования для безопасности программного обеспечения

• Периферийные характеристики

– Два 8-битных Таймер/счетчики с отдельными пред делителями и режимами сравнения

– Один 16-битный таймер/счетчик с отдельным пред делителем, режимом сравнения и режимом захвата

– Счетчик реального времени с отдельным генератором

– Четыре канала ШИМ

– 8-канальный, 10-битный АЦП

8 однотактных каналов

7 дифференциальных каналов только для корпуса TQFP

2 дифференциальных канала с программируемым усилением 1x, 10x или 200x только для корпуса TQFP

– Двухпроводной последовательный интерфейс с байтовой ориентацией

– Программируемый последовательный USART

– Последовательный интерфейс SPI Master/Slave

– Программируемый сторожевой таймер с отдельным встроенным генератором

– Аналоговый компаратор на кристалле

• Специальные функции микроконтроллера

– Сброс при включении питания и программируемое обнаружение понижения напряжения

– Внутренний калиброванный RC-генератор

– Внешние и внутренние источники прерываний

– Шесть режимов сна Режимы: Idle, ADC Noise Reduction, Power-save, Power-down, Standby

и Extended Standby

• Ввод-вывод и корпуса

– 32 программируемые линии ввода-вывода

– 40-контактный PDIP, 44-контактный TQFP, 44-контактный PLCC и 44-контактный QFN/MLF

• Рабочие напряжения

– 2,7–5,5 В для ATmega8535L

– 4,5–5,5 В для ATmega8535

• Уровни скорости

– 0–8 МГц для ATmega8535L

– 0–16 МГц для ATmega8535
