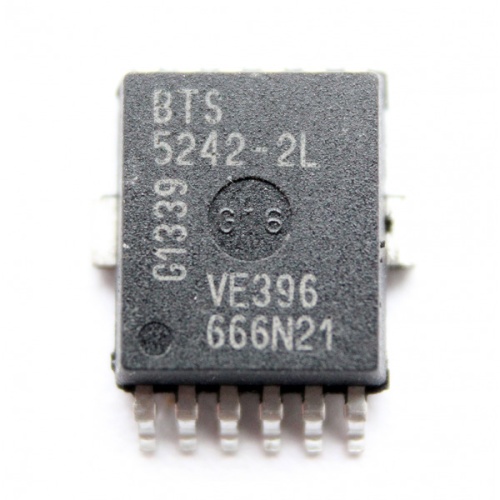

BTS5242-2L, покупаем в интернете - получаем у себя дома.

Силовой транзистор построен на N-канальном силовом (полевом) МОП-транзисторе с вертикальной структурой и подкачкой заряда. Твердотельный прибор разработан по технологии Smart SIPMOS.

Основные характеристики

• Низкий ток в режиме ожидания
• Совместимые логические выводы 3,3 В и 5 В
• Улучшенная электромагнитная совместимость (ЭМС)
• Стабильное состояние при пониженном напряжении
• Земля логических сигналов изолирована от земли нагрузки
• Безопасное отключение нагрузки при отключении (обрыве) логической земли
• Малый ток утечки от выхода (OUT) до земли (GND)
• Изделие изготовлено по технологии зеленый продукт (соответствует требованиям RoHS)

Защитные функции

• Обратная защита батареи с внешним резистором
• Защита от короткого замыкания
• Защита от перегрузки
• Многоступенчатое ограничение тока
• Регулируемое ограничение тока
• Отключение при перегреве с перезагрузкой
• Защита от перенапряжения с внешним резистором
• Защита при обрыве земли и питания (Vbb)
• Защита от электростатического разряда (ESD)

Диагностические функции

• Функциональное интеллектуальное восприятие для каждого канала
• Пропорциональный сигнал определения тока нагрузки с помощью источника тока
• Контроль отсутствия обрыва цепи во включенном состоянии по току нагрузки
• Контроль отсутствия обрыва цепи в выключенном состоянии при помощи источника напряжения
• Обратная связь по температуре и ограничению тока во включенном состоянии
• Запрет переключения по тепловому сигналу неисправности

Применение

• Высоковольтный выключатель питания совместим с микроконтроллером по диагностической обратной связи для заземленных нагрузок, имеющих напряжение питания 12 В.
• Для всех типов резистивных, индуктивных и емкостных нагрузок.
• Наиболее подходит для нагрузок с высокими пусковыми токами, такими как лампы.
• Замена электромеханических реле, предохранителей и дискретных цепей.
