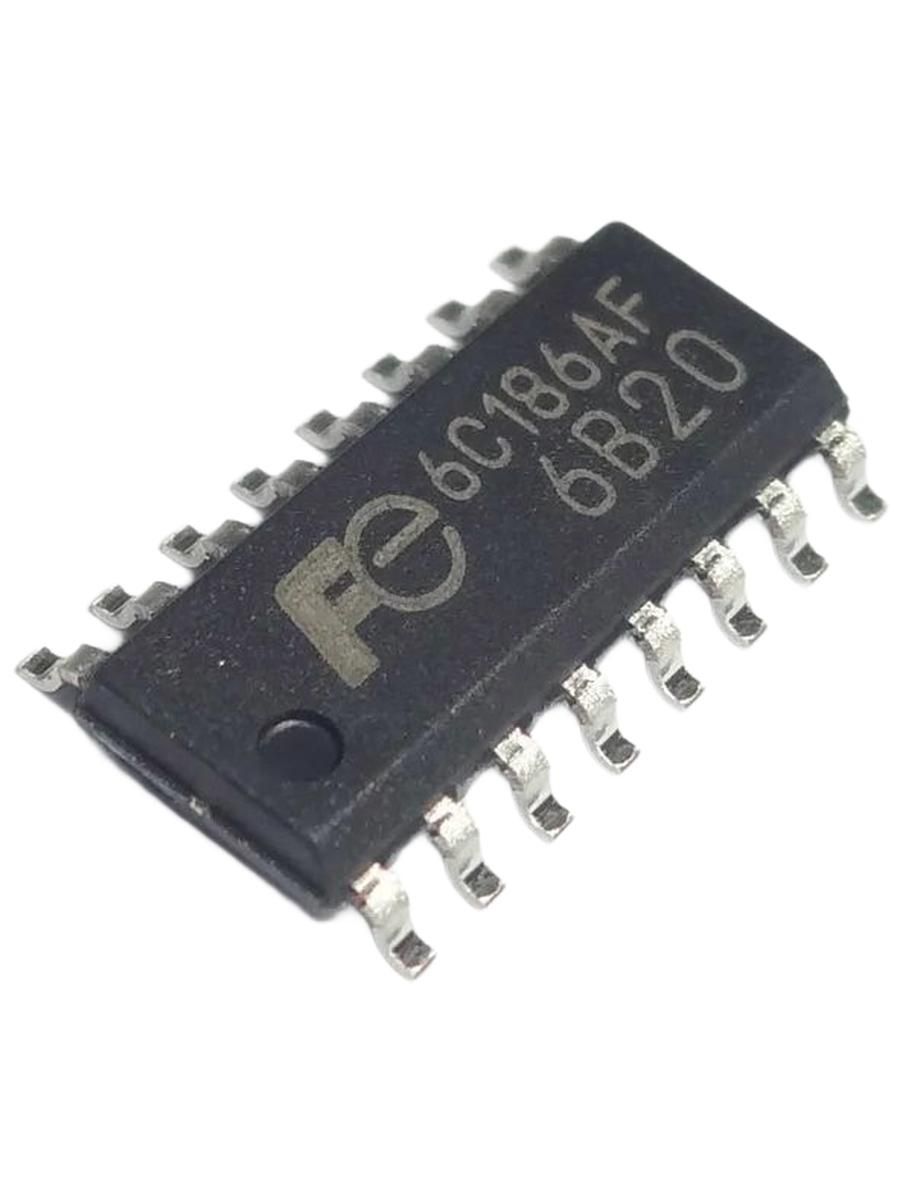

FA6B20N, покупаем в интернете - получаем у себя дома.

1.Обзор
В этом документе описан пример конструкции преобразователя LLC. с использованием PFC IC FA1A60N и LLC IC FA6B20N. Вход универсальный.
(от 90 В переменного тока до 264 В переменного тока), а выходная мощность составляет 180 Вт.
Для обеспечения высокой надежности электропитания предусмотрен емкостный режим.
функция предотвращения, высокоточная функция защиты от перегрузки и функция защиты от перегрузки по току с регулируемым временем задержки.
предоставил. Кроме того, эффективность при небольшой нагрузке повышается за счет низкой режим ожидания, поэтому вспомогательный источник питания для режима ожидания может быть удаленный. Автоматический режим ожидания и режим ожидания с помощью внешнего Сигнал выбирается с помощью функции выбора режима. Когда он используется
с ИС управления PFC Fuji CRM «FA1A60N», FA6B20N управляет PFC
Режим работы ИС (непрерывный, пакетный или стоп-режим). Это помогает повысить эффективность блока питания, оптимизировать работу PFC и снизить внешние компоненты.
2.Особенности
 FA6B20N
 Встроенная схема запуска позволяет уменьшить размер источника питания и снизить энергопотребление.
 Режим работы можно переключать между нормальным режимом работы и режимом пониженного режима ожидания.
 Можно выбрать «Автоматический режим ожидания» и «Режим ожидания по внешнему сигналу».
 В режиме ожидания с низким энергопотреблением мощность в режиме ожидания снижается за счет работы в пакетном режиме.
 Функция разрядки X-конденсатора встроенного входного фильтра снижает потери из-за сопротивления разряда.
 Низкий ток потребления, 0,80 мА (ток покоя Vcc).
 Встроенные схемы управления верхнего и нижнего плеча, которые можно напрямую подключить к силовому МОП-транзистору.
и работает с рабочим циклом 50%.
 Различные функции защиты: перегрузка по току (контакт IS), перегрузка (контакт CA, FB), перенапряжение (контакт VCC), перегрев и
защита по внешнему сигналу (вывод MODE).
 Встроенная функция включения/выключения напряжения с фиксированным уровнем (контакт VH)
 Можно выполнить различные настройки выбора режима: защита от перегрузки по току (обнаружение по выводу IS), время задержки
настройку, настройку работы в режиме ожидания и настройку переключения выходной мощности в режим ожидания.
 Функция блокировки при пониженном напряжении (контакты VCC, VB)

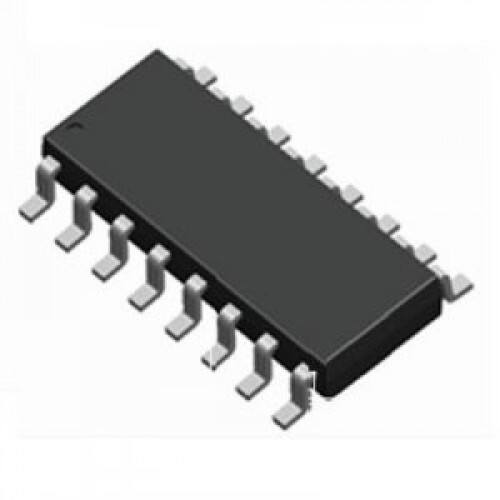

 Пакет: SOP-16 (соответствует JEDEC)
 FA1A60N
 Режим работы можно переключать между пакетным и нормальным режимами с помощью сигнала связи от
«ФА6Б20Н». Это помогает повысить эффективность легкой нагрузки.
 В сочетании с «FA6B20N» работа оптимизируется в соответствии с сетевым напряжением и искажениями
ток улучшен для широкого диапазона входного напряжения.
 Низкое энергопотребление в режиме ожидания из-за отсутствия резисторов для определения входного напряжения
 Высокоточная защита от перегрузки по току: 0,6 В±2%
 Повышенная энергоэффективность при небольшой нагрузке за счет снижения частоты
 Снижение звукового шума при запуске за счет уменьшения перерегулирования и динамического OVP.
 Низкое потребление тока за счет КМОП-процесса,
 Пуск: 250 мкА (тип.), Рабочий: 0,8 мА (тип.)
 Схема управления силовым МОП-транзистором, пиковый ток: источник 500 мА, сток 1000 мА
 Защищает выходной электролитический конденсатор с помощью функции двойного OVP, даже если в
обнаружение выхода.
 Защита от короткого замыкания на выводе обратной связи (FB)
 Блокировка при пониженном напряжении
 Перезапустить таймер
 8-контактный корпус (SOP)
