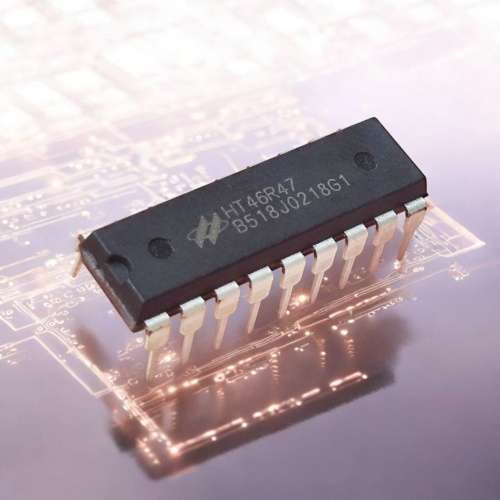

HT46R47 dip-18, покупаем в интернете - получаем у себя дома.

HT46R47 – это 8-битный однократно-программируемый контроллер (OTP), предназначенный для быстрого построения зарядных устройств. Высокопроизводительный чип, RISC-подобный микроконтроллер, предназначенный для проектирования различных устройств ввода-вывода. Устройство особенно подходит для использования в таких продуктах, какконтроллеры зарядных устройств и аналогово-цифровые преобразователи.

Основные особенности

Включена функция HALT для уменьшения потребляемой мощности.
Память программ и опций может быть запрограммирована, что делает микроконтроллер пригодным для использования при разработке нетипового продукта.

• Рабочее напряжение: при частотах 4 МГц – от 3,3 В до 5,5 В, при частотах 8 МГц – от 4,5 В до 5,5 В.
• 13 двунаправленных линий ввода / вывода (максимум).
• 1 вход прерывания, совмещённый с линией ввода / вывода.
• 8-битный программируемый таймер / счетчик событий спрерыванием при переполнении и 7-ступенчатый предделитель.
• Встроенный RC-генератор.
• Сторожевой/контрольный таймер.
• Программная память PROM на 204814 бит.
• RAM-память на 648 бит.
• Поддерживает PFD для генерации звуковых колебаний.
• Функцииостанова (HALT) и пробуждения (wake-up) уменьшаютпотребляемую мощность.
• Командный цикл до 0,5 сек. при системной частоте 8 МГц (при напряжении на входе 5 В).
• Шесть уровней вложенности подпрограмм.
• 4-канальный аналогово-цифровой преобразователь с разрешением 9 бит (точность 8 бит).
• 1-канальный (6 + 2) -битный выход ШИМ, совмещённый с линией ввода / вывода.
• Все инструкции выполняются за один или два машинных цикла.
• Функция сброса низкого напряжения.

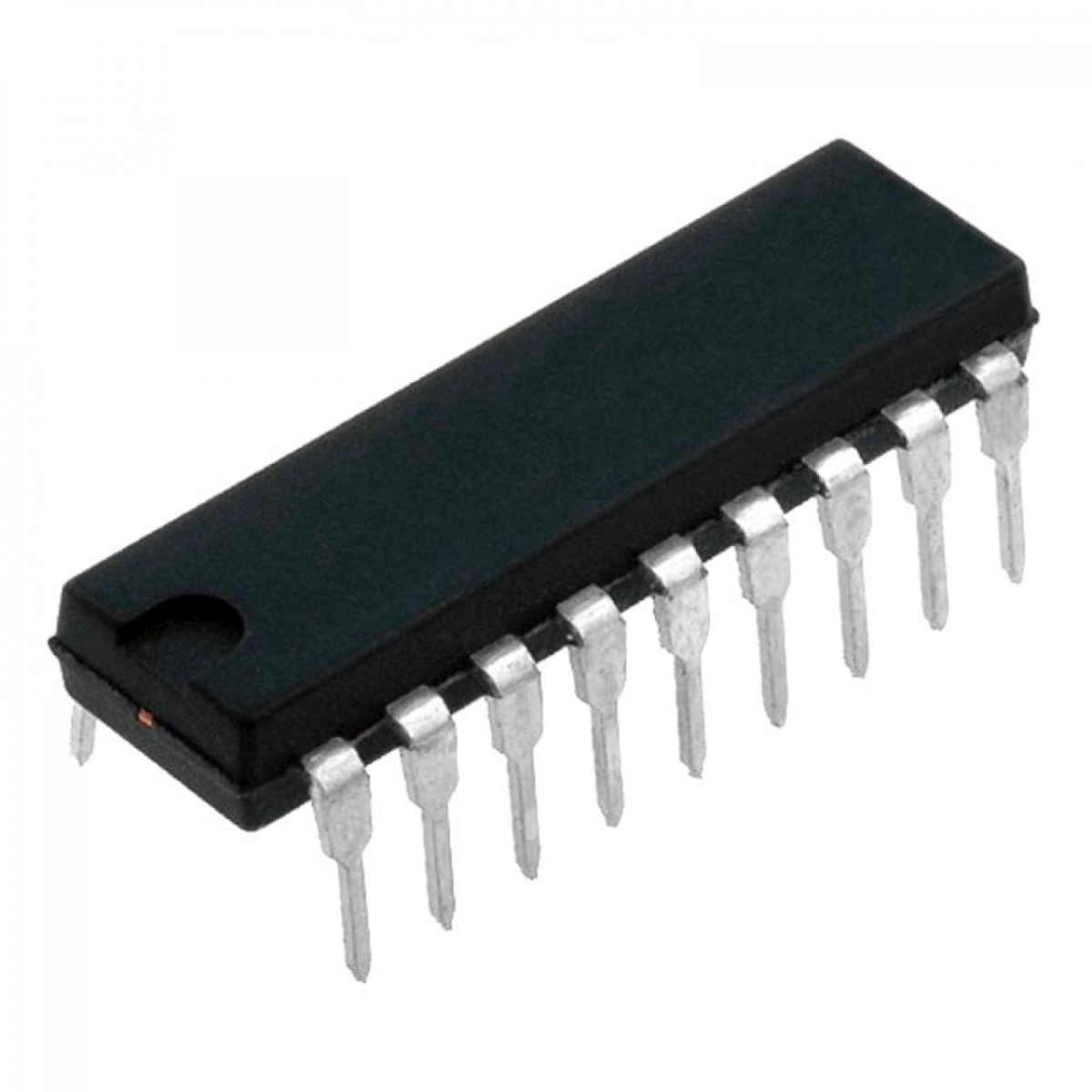

• 18-контактный корпус DIP / SOP.

Предельно-допустимые значения

Напряжениепитания (VSS) – от –0.3V до +5.5V.

Напряжение на входе – от –0.3V до +0.3V.

Температура хранения – от –50°C до +125°C.

Рабочая температура – от –40°C до +85°C.

Напряжения, превышающие диапазоны, указанныевыше, могут привести к значительному повреждению микросхемы. Функциональная работа этого устройствапри других условиях, помимо тех, которые указаны в спецификации, не подразумевается, и длительное воздействие экстремальных условий может повлиять на надежность устройства.
