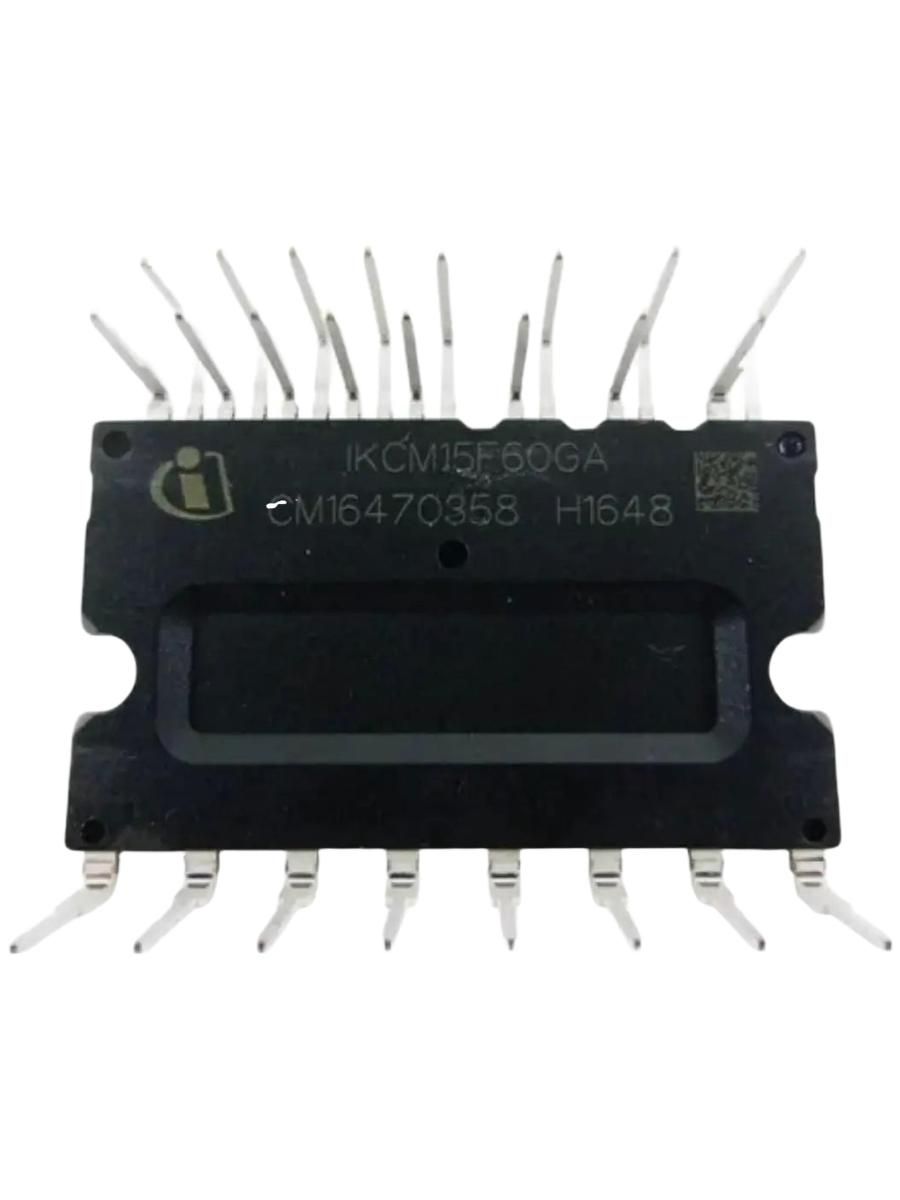

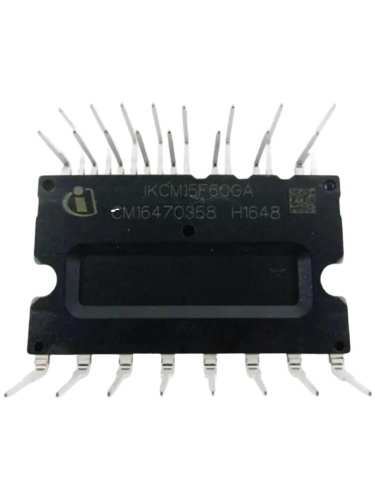

IKCM15F60GA, покупаем в интернете - получаем у себя дома.

Control Integrated Power System, Dual In-Line Intelligent Power Module three phase bridge 600V/15A

Характеристики

Полностью изолированный двухрядный литой модуль

БТИЗ TRENCHSTOP

Надежная технология драйверов затвора SOI с устойчивостью к переходным процессам и отрицательному напряжению

Допустимый отрицательный потенциал VS до -11 В для передачи сигнала при VBS = 15 В

Встроенная функция само запуска

Отключение по току

Контроль температуры

Блокировка при пониженном напряжении на всех каналах

Выводы эмиттера нижнего плеча доступны для контроля тока всех фаз (открытый эмиттер)

Предотвращение перекрестной проводимости

Все 6 ключей отключаются при срабатывании защиты

Без свинцовое покрытие выводов; соответствует требованиям RoHS

Области применения

Посудомоечные машины

Холодильники

Стиральные машины

Кондиционеры

Вентиляторы

Маломощные электроприводы

Описание

Семейство модулей CIPOS позволяет

интегрировать различные силовые и управляющие компоненты для повышения надежности, оптимизации размера печатной платы и стоимости системы.

Он предназначен для управления трёхфазными двигателями переменного тока и

двигателями с постоянными магнитами в преобразователях частоты для таких применений, как кондиционеры, холодильники и стиральные машины. Концепция корпуса специально адаптирована для силовых приложений, требующих хорошей теплопроводности и электроизоляции, а также защиты от электромагнитных помех и перегрузки.

БТИЗ TRENCHSTOP и антипараллельные диоды

сочетаются с оптимизированным драйвером затвора SOI для

отличных электрических характеристик.

Конфигурация системы

3 полумоста с БТИЗ TRENCHSTOP и

антипараллельными диодами

3-фазный драйвер затвора SOI

Термистор

Расстояние между выводами и радиатором, тип. 1,6 мм
