Микросхема IR2106S представляет собой высоковольтный, высокоскоростной драйвер MOSFET- и IGBT-транзисторов с независимыми каналами управления верхним и нижним ключом (полумостовой драйвер).

Описание и характеристики

• Назначение: Управление мощными N-канальными MOSFET- или IGBT-транзисторами в полумостовых конфигурациях.
• Высокое напряжение: Плавающий канал верхнего ключа может работать с напряжениями до 600 В.
• Независимые каналы: Имеет раздельные входы логики (HIN и LIN) и выходы (HO и LO) для управления верхним и нижним ключами соответственно.
• Совместимость логики: Логические входы совместимы со стандартными КМОП или LSTTL выходами, поддерживают уровни от 3,3 В.
• Защита: Включает защиту от пониженного напряжения (UVLO) для обеих цепей питания (VCC и VBS).
• Технология: Использует запатентованные технологии HVIC и помехоустойчивую КМОП-технологию, что обеспечивает монолитную и надежную конструкцию.

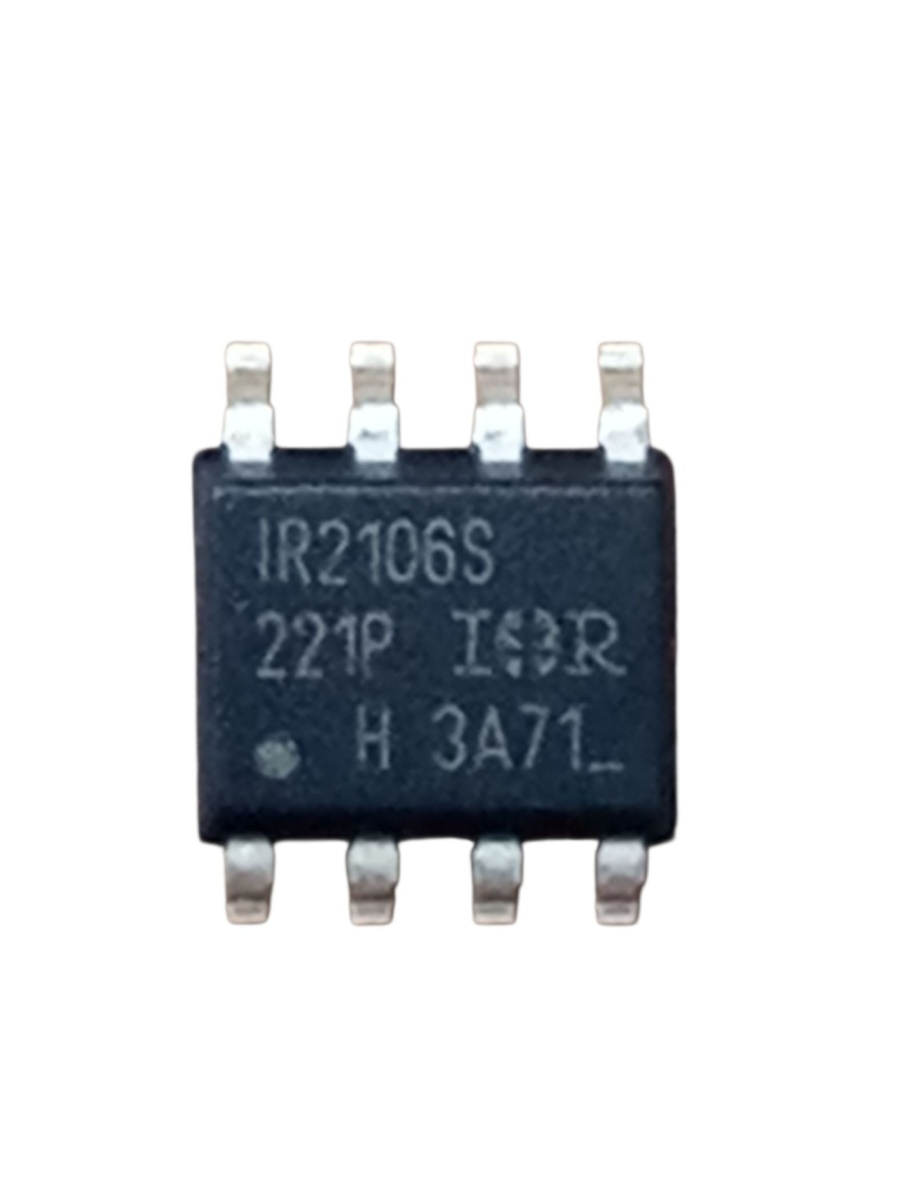

• Корпус: Выпускается в корпусе SOIC-8 (SO-8).

Применение

IR2106S широко используется в различных приложениях силовой электроники, где требуется эффективное управление полумостовыми схемами:

• Управление электродвигателями: Используется в схемах управления скоростью и направлением вращения двигателей постоянного и переменного тока.
• Импульсные источники питания (SMPS): Применяется в высокоэффективных преобразователях напряжения.
• D-класса аудиоусилители: Обеспечивает высокоскоростное переключение, необходимое для эффективного усиления звука в D-классе.
• DC-DC преобразователи: Используется в схемах, требующих высокоскоростного и точного управления мощными ключами.
• Твердотельные реле и прерыватели цепи.

Как проверить микросхему IR2106S

Проверка микросхемы без специального тестового стенда или осциллографа на плате затруднительна, так как она является активным компонентом управления.

Базовые шаги проверки (на плате, с осторожностью):

• Проверка питания: Убедитесь, что на выводы питания подается соответствующее напряжение. Измерьте напряжение между VCC (пин 7) и COM (пин 5), оно должно быть в пределах 10-20 В. Также проверьте наличие плавающего напряжения VBS (между VB и VS), которое генерируется с помощью схемы "бустреп".
• Проверка входных сигналов: С помощью осциллографа убедитесь, что на входы HIN (пин 2) и LIN (пин 3) поступают управляющие логические сигналы (например, ШИМ-сигналы).
• Проверка выходных сигналов: Это самый важный этап. Необходимо измерить сигналы на выходах HO (пин 7) и LO (пин 4) относительно их соответствующих "земель" (COM для LO и VS для HO).
  • Выход LO должен переключаться синхронно с LIN.
  • Выход HO должен переключаться синхронно с HIN, но его уровень напряжения будет "плавающим", привязанным к шине VS. Для его измерения необходим дифференциальный щуп осциллографа.

Признаки неисправности:

• Отсутствие выходных сигналов HO или LO при наличии входных сигналов и напряжения питания.
• Постоянное высокое или низкое напряжение на выходах, независимо от входных сигналов.
• Чрезмерный нагрев микросхемы при работе.

Примечание: Для надежной проверки часто требуется выпаять микросхему и протестировать ее на макетной плате с базовой обвязкой, имитирующей работу полумоста с низким током.
