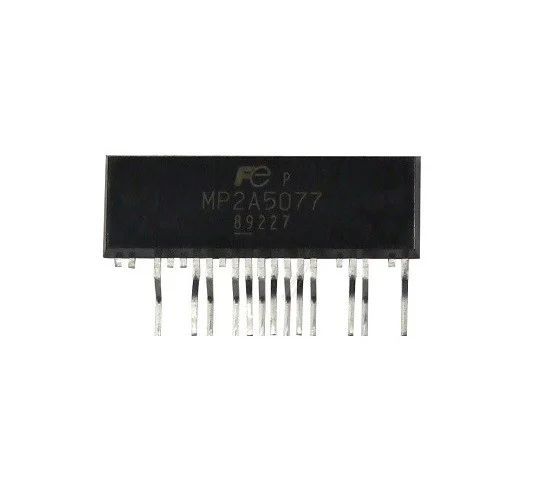

MP2A5077, покупаем в интернете - получаем у себя дома.

Multi-chip Power Device for Switching Power Supply M-Power 2A series, Vds= 500V, Rds(on)=0,77 Ohm, Vcc on=16.5V, t-150

В последние годы импульсные источники питания должны быть не только компактными и легкими.
вес, но также иметь низкое энергопотребление и высокий коэффициент мощности. Текущий резонансный
применяется преобразователь, потому что он превосходит другую топологию с точки зрения низкого уровня шума и
эффективность. Однако при малых нагрузках КПД низок, и даже без нагрузки потери составляют несколько ватт.
Это означает, что в режиме ожидания требуется вспомогательный источник питания, что увеличивает размер устройства.
Fuji Electric воспользовалась преимуществами существующего резонансного преобразователя и разработала новый
многоколебательный резонансный преобразователь тока с возможностью управления, что позволяет легко проектировать источник питания
(метод управления: комбинируйте ШИМ-управление и автоколебательное управление).
Для преобразователя была разработана серия специальных силовых устройств M-Power2A.
Эти многочиповые силовые устройства включают в себя два полевых МОП-транзистора и специальную управляющую ИС в одном корпусе.
упаковка.
Когда M-Power2A используется с многотактным резонансным преобразователем тока, энергия
сохраняется в режиме ожидания без вспомогательного источника питания. Также при объединении M-Power2A
со схемой PFC можно легко спроектировать импульсный источник питания для высоких коэффициентов мощности.
2．Особенности
2-1 Высокая эффективность, низкий уровень шума
・ Мягкое переключение с двумя МОП-транзисторами (Q1, Q2)
・ Диод вторичной обмотки с низким уровнем шума (отсутствие перенапряжения при обратном восстановлении)
・ Мультиколебания означают ограниченное увеличение частоты для легких нагрузок (увеличение частоты
20 % от номинальной нагрузки при номинальной нагрузке 10 %) и ограниченной реактивной мощности трансформатора
ток намагничивания.
2-2 Отказоустойчивая конструкция: легко построить отказоустойчивую систему электропитания.
・ Функции защиты с защелкой отключения: перегрузка по току (OC), перенапряжение (OV) и перегрузка.
отопление (ОН).
