8-Bit CMOS Microcontroller

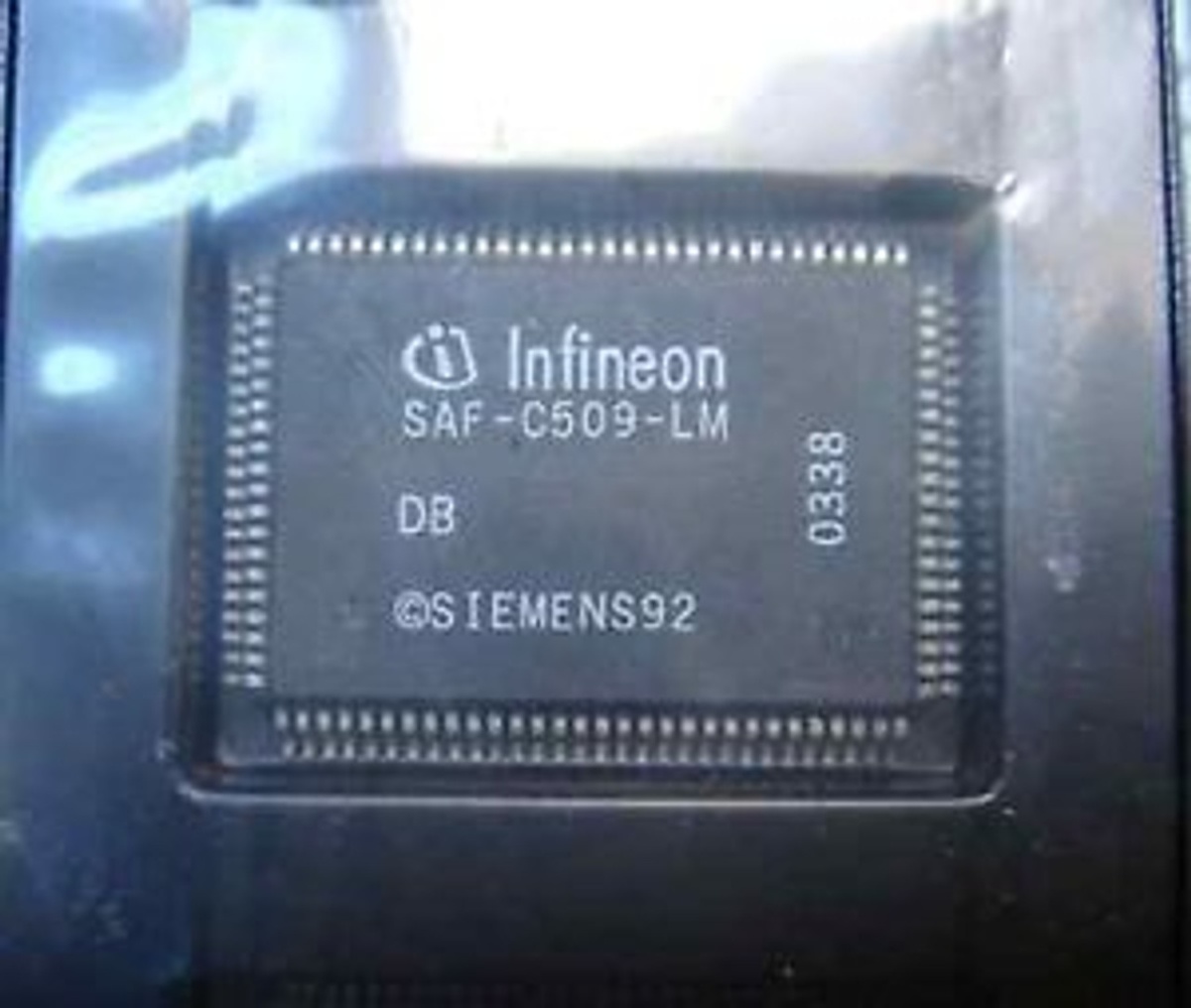

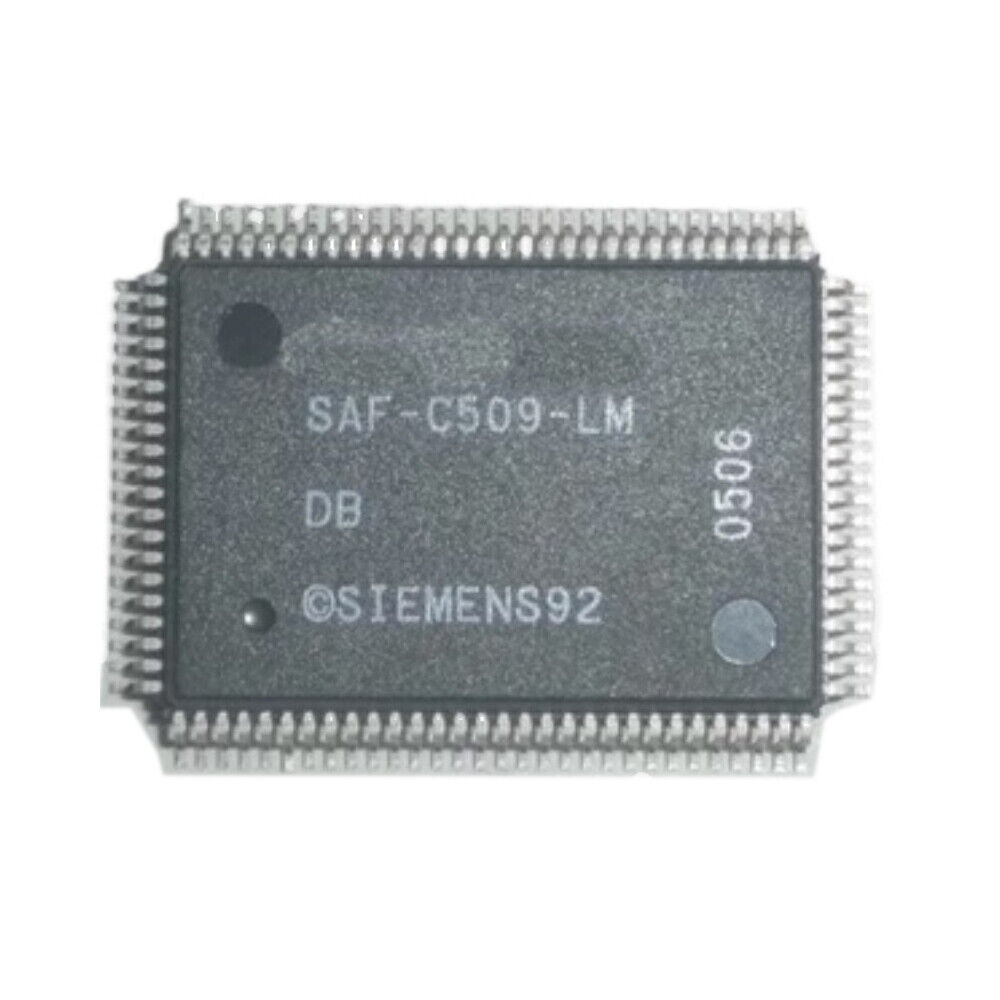

SAF-C509-LM
Сведения о продукте
C509-L — это высококлассный микроконтроллер в семействе 8-битных микроконтроллеров Siemens C500. Он основан на хорошо известной отраслевой стандартной архитектуре 8051; большое количество усовершенствований и новых периферийных функций расширяют его возможности для удовлетворения обширных требований новых приложений. Кроме того, C509-L — это надмножество 8-битного микроконтроллера Siemens SAB 80C517/80C517A, что обеспечивает простой путь обновления для пользователей SAB 80C517/80C517A.

Расширенная информация (характеристики)

• Полная совместимость снизу вверх с микроконтроллерами SAB 80C517/80C517A и 8051/C501

• 256 байт встроенной RAM

• 3 КБ встроенной XRAM

• 256 напрямую адресуемых бит

• 375 нс цикл инструкций при частоте генератора 16 МГц

• Встроенная логика эмуляции (Enhanced Hooks Technology TM)

• Внешняя память программ и данных, расширяемая до 64 КБ каждая

• 8-битный АЦП с 15 мультиплексированными входами и встроенной самокалибровкой

• Два 16-битных таймера/счетчика (совместимы с 8051)

• Три 16-битных таймера/счетчика (могут использоваться в сочетании с блоком сравнения/захвата)

• Мощный блок сравнения/захвата (CCU) с 29 высокоскоростными или ШИМ выходными каналами или 13 входами захвата

• Арифметическое устройство для операций деления, умножения, сдвига и нормализации

• Восемь указателей данных вместо одного для косвенной адресации программной и внешней памяти данных

• Расширенные возможности сторожевого таймера

– 15-битный программируемый сторожевой таймер

– Сторожевой таймер генератора

• Десять портов ввода-вывода

– Восемь двунаправленных 8-битных портов ввода-вывода с выбираемой структурой портов квазидвунаправленная структура портов (совместимая с 8051) двунаправленная структура портов с уровнями напряжения КМОП

– Один 8-битный и один 7-битный входной порт для аналоговых и цифровых входных сигналов

• Два полнодуплексных последовательных интерфейса с собственными генераторами скорости передачи данных

• Четыре системы прерываний с приоритетным уровнем, 19 векторов прерываний

• Три режима энергосбережения

– Режим замедления

– Режим ожидания

– Режим пониженного энергопотребления

• Высокопроизводительная технология Siemens ACMOS

• M-QFP-100-2 прямоугольный квадратный плоский корпус

• Диапазоны температур: SAB-C509-L TA = от 0 до 70 °C

SAF-C509-L TA = от -40 до 85 °C
