TJA1055T/C, покупаем в интернете - получаем у себя дома.

TJA1055T/C, покупаем в интернете - получаем у себя дома.

Описание товара

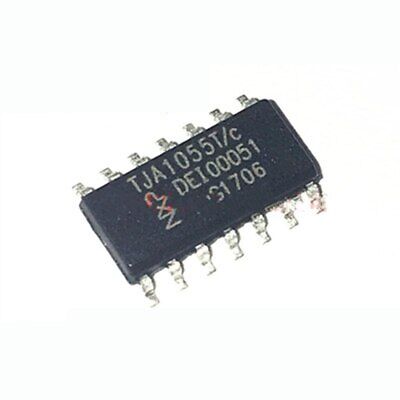

Приемопередатчик для шины сети контроллеров отказоустойчивый Корпус: SOIC14

Микросхема TJA1055T/C представляет собой усовершенствованный отказоустойчивый приемопередатчик (трансивер) для сетей CAN (Controller Area Network), разработанный в первую очередь для применения в автомобильной электронике и промышленных системах. Он служит интерфейсом между контроллером протокола CAN и физической шиной.

Описание и Применение
TJA1055T/C обеспечивает дифференциальную передачу и прием данных, но при возникновении неисправностей в проводке шины автоматически переключается в режим однопроводной передачи и/или приема, что повышает отказоустойчивость системы.
Основные характеристики и области применения:

Скорость передачи данных: до 125 кбит/с.
Отказоустойчивость: автоматическое переключение в однопроводной режим при обрыве или коротком замыкании на шине CANH или CANL, что позволяет сети продолжать функционировать, хотя и с ухудшенными характеристиками электромагнитной совместимости (ЭМС).
Управление неисправностями шины: встроенный детектор неисправностей активно работает в нормальном режиме, сигнализируя об ошибках через специальный вывод ERR.
Режимы низкого энергопотребления: поддержка режимов ожидания (standby) и сна (sleep) с возможностью пробуждения по сигналу на шине.
Применение: в основном используется в автомобилях для низкоскоростных сетей (например, для управления освещением, дверными замками), а также в промышленной автоматизации.
Защита: выводы шины защищены от короткого замыкания на напряжение аккумулятора и на землю, а также от перегрева.

Как проверить TJA1055T/C
Проверка работоспособности трансивера обычно включает измерение напряжений на его выводах в различных режимах работы и при симуляции неисправностей.
Необходимое оборудование:

Осциллограф (желательно двухканальный)
Мультиметр
Источник питания 5 В (VCC) и источник питания VBAT (например, 12 В или 24 В)
Отладочная плата с микроконтроллером, подключенным к трансиверу, или тестовый стенд

Основные шаги проверки:

Проверка питания: Убедитесь, что на вывод VCC (10) подается напряжение в диапазоне 4,75–5,25 В, а на вывод GND (13) – земля. На выводе VBAT должно присутствовать напряжение аккумулятора (если используется).
Проверка режима работы: Управляя выводами STB (5) и EN (6) (см. таблицу состояний в техническом описании), переведите трансивер в нормальный рабочий режим (обычно STB=HIGH, EN=HIGH).
Проверка передачи данных (TXD -> CANH/CANL):
- Подайте тестовый сигнал (например, меандр от микроконтроллера) на вход TXD (2).
- С помощью осциллографа измерьте дифференциальное напряжение на выводах CANH (11) и CANL (12). В нормальном режиме вы должны увидеть сигналы, соответствующие уровням шины CAN (рецессивный и доминантный). Разница напряжений должна быть в пределах, указанных в техническом описании (например, VCANH − VCANL).
Проверка приема данных (CANH/CANL -> RXD):
- Подайте внешний сигнал шины CAN на выводы CANH и CANL (например, с другого рабочего узла сети).
- Проверьте наличие принимаемых данных на выходе RXD (3) с помощью осциллографа. Сигнал RXD должен повторять данные на шине, но в логических уровнях (ТТЛ/КМОП) для микроконтроллера.
Проверка вывода ошибки (ERR): В нормальном режиме без ошибок на шине вывод ERR (4) должен быть в высоком состоянии. При симуляции неисправности (например, отключении одного из проводов шины CANH или CANL) вывод ERR должен перейти в низкое состояние.
Проверка режимов низкого энергопотребления: Переведите трансивер в режим сна (sleep mode) с помощью выводов STB и EN. Измерьте ток потребления по линии VBAT. Он должен быть очень низким (единицы или десятки микроампер). Убедитесь, что трансивер может быть разбужен сигналом на входе WAKE (7) или сигналом на шине.

Характеристики

Вес и габариты
Длина (мм)	100
Высота (мм)	50
Ширина (мм)	10
Вес (грамм)	5
Прочие
Бренд	OEM
Коллекция	Комплектующие для автомобильных мастерских
Вес г.	5
Тип Корпуса	SOP-14
