Smart 16-Channel Low-Side Switch coreFLEX

Описание TLE6240GP

Корпус PG-DSO-36

Тип по расположению ключей нижний ключ

Тип входа SPI

Кол-во силовых выходов 16

Сопротивление открытого ключа 1 Ом

Номинальный ток 300 мА

Максимальный ток 1.5 А

Напряжение питания 4.5...5.5 В

Примечания IC SW SMART 16-CH LOWSIDE PDSO36

Рабочая температура -40...150 C

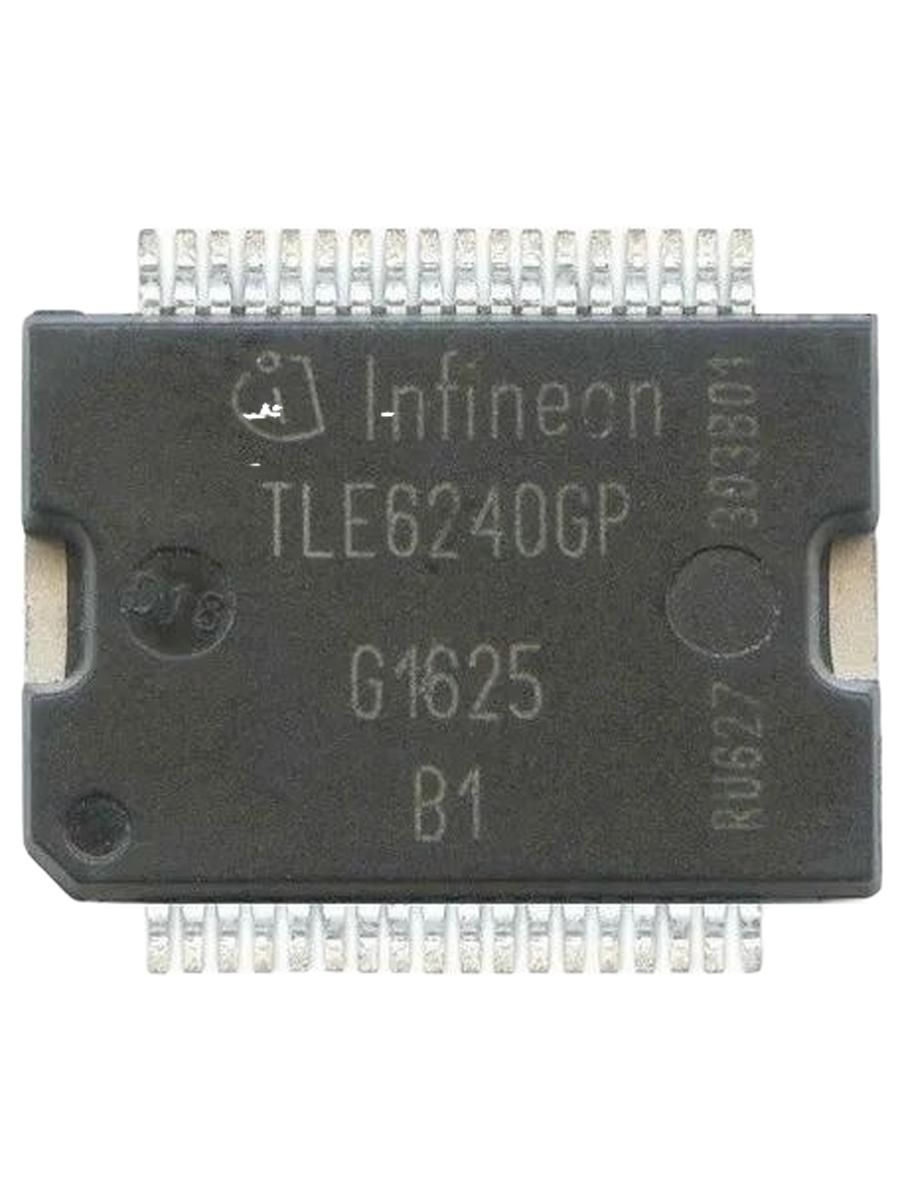

Микросхема TLE6240GP от Infineon представляет собой 16-канальный интеллектуальный ключ нижнего уровня (low-side switch), который широко применяется в автомобильной электронике для управления различными исполнительными механизмами. Она оснащена встроенными функциями защиты и диагностики, что делает ее надежным решением для ответственных применений.

Описание и характеристики
TLE6240GP использует технологию Smart Power Technology (SPT) и объединяет 16 выходных каскадов DMOS с открытым стоком в компактном корпусе PG-DSO-36. Основные характеристики включают:

• Количество каналов: 16 независимых каналов.
• Тип ключа: Нижний ключ (коммутирует нагрузку к "земле").
• Максимальный выходной ток: до 500 мА на канал.
• Управление: через последовательный периферийный интерфейс (SPI) или прямым параллельным управлением для ШИМ-приложений.
• Защита: Встроенная защита от перегрузки по току, перегрева и короткого замыкания.
• Диагностика: Автоматическое отключение при перегрузке и определение обрыва нагрузки.
• Низкое потребление: Отличается низким током покоя, что подходит для систем с батарейным питанием.

Применение
Основная область применения микросхемы TLE6240GP – это автомобильные электронные блоки управления (ЭБУ), где она управляет множеством критически важных компонентов. Примеры конкретного использования включают управление:

• Топливными форсунками.
• Реле (бензонасоса, главное реле, вентилятора, кондиционера).
• Клапаном продувки адсорбера.
• Нагревателями датчиков кислорода.
• Лампой индикации неисправности (check engine) и выходом на тахометр.

Благодаря своей надежности и функциям защиты, она также применяется в промышленной и домашней автоматике, системах безопасности и торговых автоматах для управления различными мощными нагрузками, такими как двигатели, клапаны и нагреватели.

Проверить работоспособность микросхемы TLE6240GP можно путем измерения напряжений на ее выводах в составе рабочей схемы (блока управления) или путем создания специализированного тестового стенда с микроконтроллером для управления по SPI. Простая проверка мультиметром выпаянной микросхемы затруднительна из-за ее сложности.

Проверка в составе схемы
Наиболее надежный способ - проверить микросхему, когда она установлена в схему, например, в блок управления двигателем (ЭБУ).

• Проверка питания (VS): Убедитесь, что на соответствующие выводы подается напряжение питания 4,5–5,5 В.
• Проверка входных сигналов (IN, SI, SCLK, CS, RESET): С помощью осциллографа проверьте наличие управляющих сигналов от микроконтроллера на этих выводах. Для каналов с параллельным управлением (IN1-IN8) можно использовать мультиметр, чтобы убедиться, что логические уровни (высокий/низкий) меняются при активации соответствующей функции.
• Проверка выходных сигналов (OUT1-OUT16): Измерьте напряжение на выходных выводах. При подаче соответствующего входного сигнала на выходе должно появляться или пропадать напряжение (микросхема является ключом с низкой стороной, то есть подключает нагрузку к "земле").
• Проверка диагностического выхода (SO, FAULT): Проверьте наличие диагностических данных на выходе SO с помощью осциллографа или логического анализатора, когда микроконтроллер опрашивает микросхему по SPI. Вывод FAULT должен активироваться (переходить в определенное состояние) при обнаружении неисправности (например, короткого замыкания или обрыва нагрузки).

Тестирование на внешнем стенде
Для более полной проверки вне основной схемы потребуется тестовый стенд.

• Сборка стенда: Соберите макет, включающий микроконтроллер (совместимый с 3V микроконтроллерами), подключенный к интерфейсам SPI (SI, SCLK, CS, SO) и параллельным входам (IN1-IN8) TLE6240GP.
• Подключение нагрузки: Подключите небольшие резистивные нагрузки (например, светодиоды с ограничивающими резисторами или маломощные лампочки) к каждому из 16 выходных каналов (OUT1-OUT16) и к источнику питания.
• Программирование: Загрузите в микроконтроллер программу, которая поочередно активирует каждый из каналов как через SPI, так и через параллельные входы.
• Визуальный контроль и измерения: Визуально наблюдайте за нагрузками (лампочками/светодиодами) и измеряйте напряжения на выходах и диагностических пинах для подтверждения корректной работы всех 16 ключей и функций защиты.

Замена неисправной микросхемы
Если проверка выявила неисправность, стандартным решением является замена микросхемы с использованием паяльной станции. Отзывы пользователей подтверждают, что после замены неисправной TLE6240GP на новую или рабочую с донора блок управления снова начинает работать корректно.
