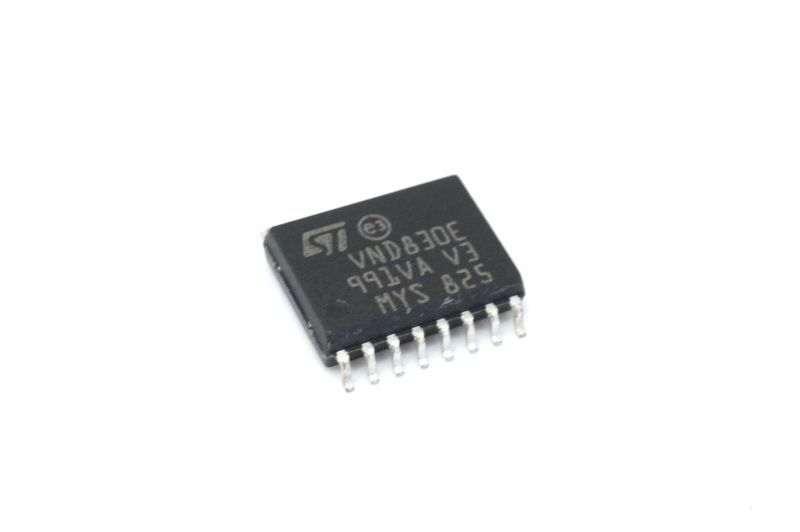

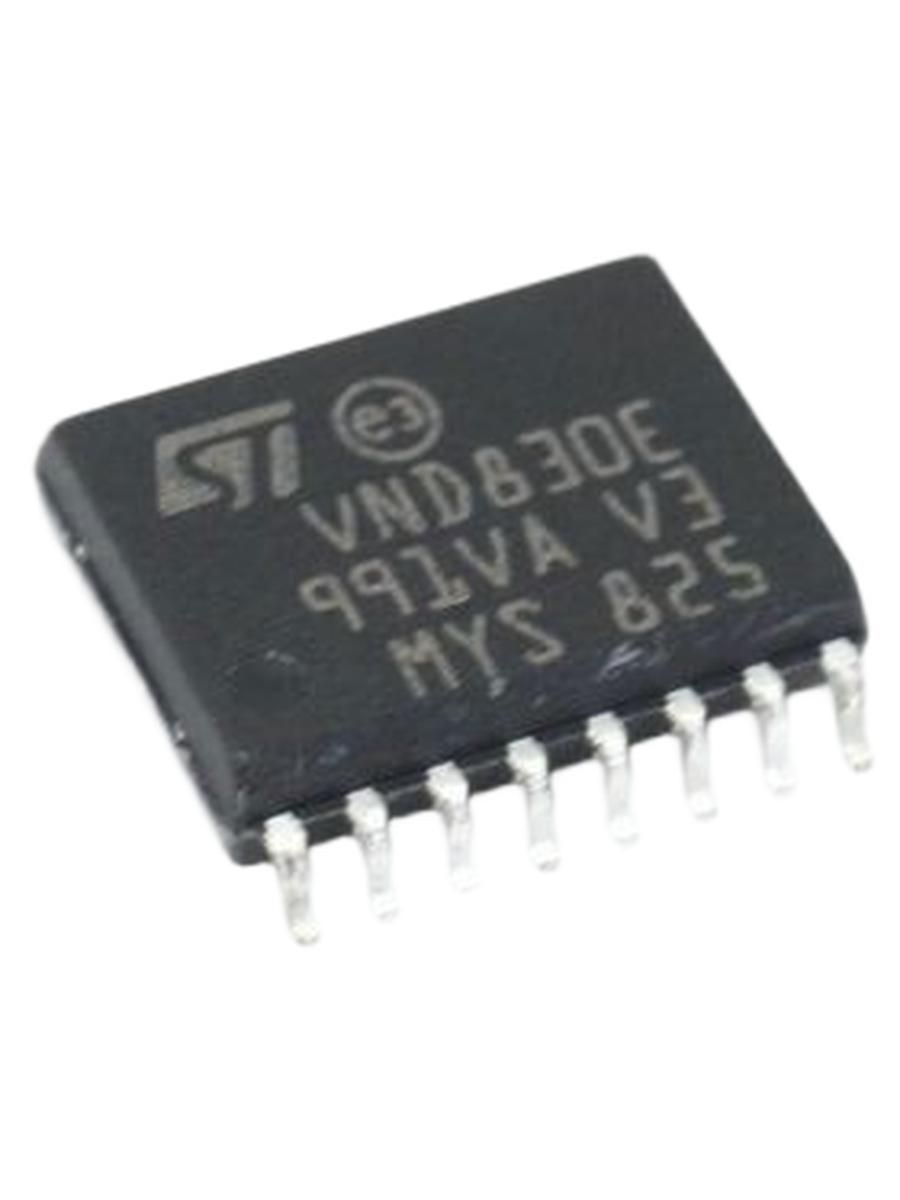

VND830EH, покупаем в интернете - получаем у себя дома.

VND830EH, покупаем в интернете - получаем у себя дома.

Описание товара

Тип Общего Назначения
Серия vipower
Конфигурация high-side
Количество выходов 2
Соотношение - вход: выход 1:1
Тип выхода n-канал
Напряжение нагрузки, В 5.5…36
Выходной ток (Max), А 9.5
Сопротивление канала Rds(on) (Typ), Ом 0.065(max)
Интерфейс on/off
Рабочая температура, °C -40…+150
Корпус SOIC-16W
Вес, г 0.8

ВХОДЫ, СОВМЕСТИМЫЕ С CMOS

■ВЫХОДЫ СОСТОЯНИЯ ОТКРЫТОГО СТОКА

■СОСТОЯНИЕ ВКЛ. ОБНАРУЖЕНИЕ НАГРУЗКИ ОТКРЫТО

■СОСТОЯНИЕ ВЫКЛ. ОБНАРУЖЕНИЕ ОТКРЫТОЙ НАГРУЗКИ

■ЗАЩИТА ОТ ЗАКОРЯЧЕНИЯ НАГРУЗКИ

■ ОТКЛЮЧЕНИЕ ПРИ ПОНИЖЕННОМ И ПОВЫШЕННОМ НАПРЯЖЕНИИ

■ЗАЩИТА ОТ ПОТЕРИ ЗАЗЕМЛЕНИЯ

■ ОЧЕНЬ НИЗКИЙ ТОК В РЕЖИМЕ ОЖИДАНИЯ

■ ЗАЩИТА ОБРАТНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ (**)

■ В СООТВЕТСТВИИ С ЕВРОПЕЙСКОЙ ДИРЕКТИВОЙ 2002/95/EC

ОПИСАНИЕVND830-E представляет собой монолитное устройство, выполненное по технологии STMicroelectronics VIPower M0-3, предназначенное для управления любым типом нагрузки, одна сторона которой заземлена. Активный фиксатор напряжения на выводах VCC защищает устройства от всплесков низкой энергии (см. таблицу совместимости переходных процессов ISO7637).

Устройство определяет состояние открытой нагрузки как во включенном, так и в выключенном состоянии. Выход, закороченный на VCC, обнаружен в выключенном состоянии. Устройство автоматически отключается при отключении заземления

Характеристики

Вес и габариты
Длина (мм)	100
Высота (мм)	50
Ширина (мм)	10
Вес (грамм)	55
Прочие
Производитель	ST MICROELECTRONICS
Бренд	ST
Коллекция	Комплектующие для автомобильных мастерских
Вес г.	5
Тип Корпуса	SO-16-300
