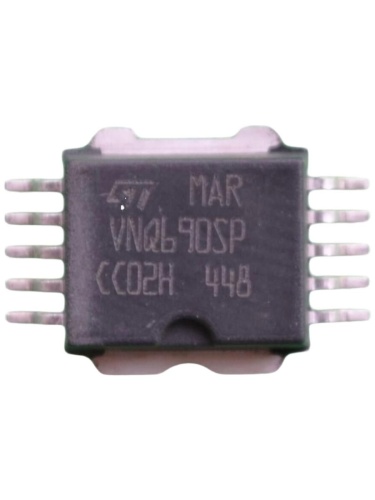

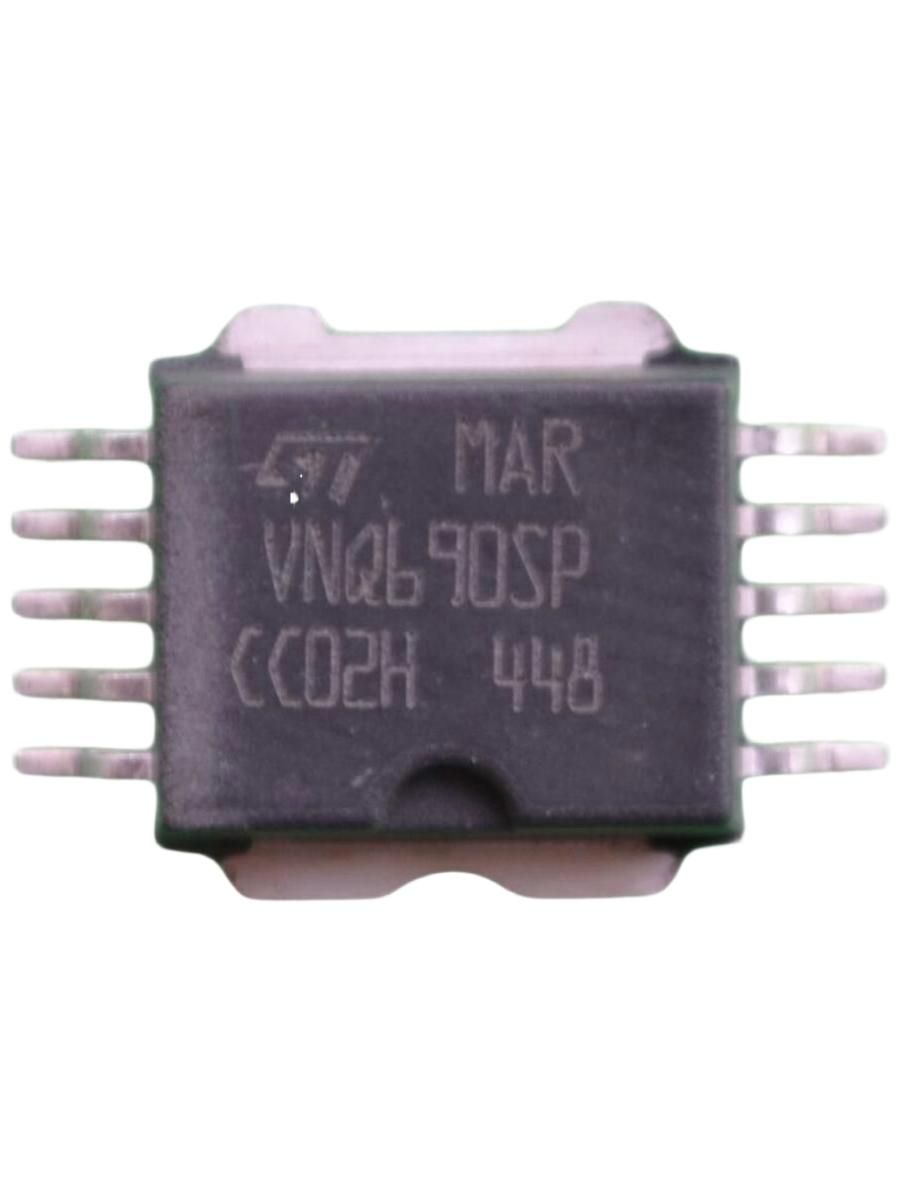

Микросхема VNQ690SP — это интеллектуальный (smart) высокосторонний ключ компании STMicroelectronics. Она используется для коммутации нагрузки с положительной стороны питания (high-side switch) в автомобильной и промышленной электронике.

🔧 Основные характеристики

• Тип: 4-канальный высокосторонний драйвер
• Максимальное напряжение: до 36 В
• Максимальный ток нагрузки: около 6 А на канал (общий — до 24 А при соответствующем охлаждении)
• Интерфейс управления: логический вход (TTL/CMOS совместимый)
• Встроенные защиты:
  • от перегрева (thermal shutdown)
  • от короткого замыкания
  • от перенапряжения
  • от обратной полярности питания
  • диагностика неисправностей через выход FAULT

⚙️ Применение

VNQ690SP обычно используется в:

• Автомобильных системах (включение фар, реле, моторов, клапанов)
• Контроль освещения, отопителя, обогрева стекол
• Промышленном управлении нагрузками постоянного тока
• Модулях электронных реле

🧪 Как проверить VNQ690SP мультиметром

Полностью проверить микросхему сложно без тестового стенда, но базовую диагностику можно сделать:

1. Визуальный осмотр

Проверь корпус (PowerSSO-16) на наличие трещин, перегрева, вздутий, копоти — при перегреве часто наблюдается потемнение подложки.

2. Проверка сопротивлений

• Между Vcc и GND — должно быть высокое сопротивление (сотни кОм).
• Между выходами (OUTx) и +Vcc — сопротивление высокое (ключ в разомкнутом состоянии).
• Между INx и GND — несколько десятков кОм (входное сопротивление логического входа).

Если где-то короткое замыкание (0–10 Ом), то, скорее всего, ключ вышел из строя.

3. Проверка включения

При подаче питания ( +12 В на VCC ) и лог. «1» ( примерно 5 В ) на вход INx:

• На выходе OUTx должно появиться почти +12 В.
• Если ток нагрузки не идет или падение напряжения велико — ключ может быть поврежден.

4. Проверка диагностики (FAULT)

При неисправности на выходе (перегрузка, короткое) линия FAULT подтягивается к низкому уровню (GND).
