Smart Power Module

Серия Motion SPM 45

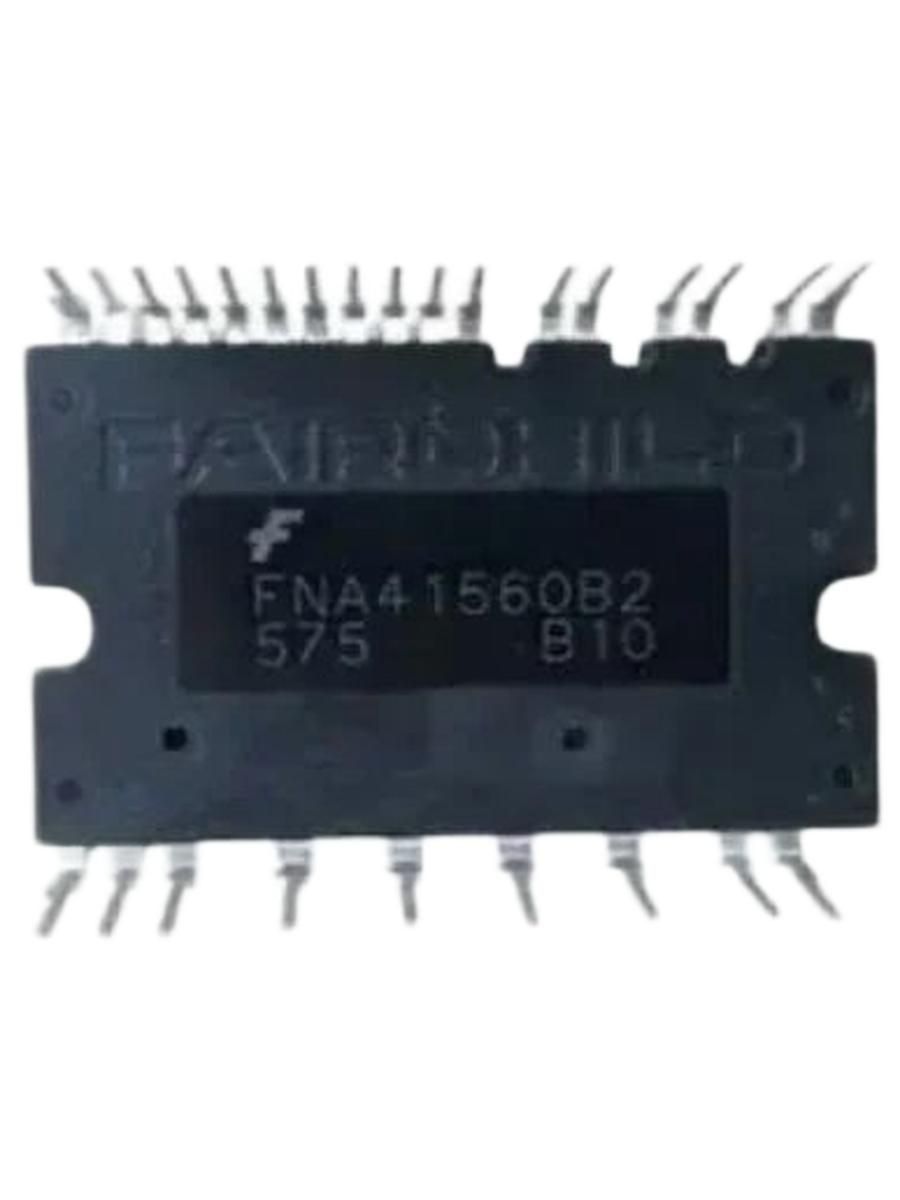

FNA41560, FNA41560B2

Общее описание

FNA41560 / FNA41560B2 — это модуль Motion SPM 45, представляющий собой

полнофункциональный, высокопроизводительный выходной каскад инвертора для асинхронных двигателей переменного тока, бесщёточных двигателей постоянного тока и двигателей с постоянными магнитами (PMSM). Эти модули интегрируют оптимизированное управление затворами встроенных IGBT для минимизации электромагнитных помех и потерь, а также обеспечивают множество функций защиты модуля, включая блокировку при пониженном напряжении, отключение при перегрузке по току,

контроль температуры и сообщение о неисправностях. Встроенный высокоскоростной

HVIC требует только одного напряжения питания и преобразует входящие логические входы управления в высоковольтные и высокоточные сигналы управления, необходимые для надёжного управления надежными IGBT модуля, устойчивыми к коротким замыканиям. Отдельные отрицательные выводы IGBT доступны для каждой фазы, что позволяет поддерживать широкий спектр алгоритмов управления.

Характеристики

• Сертифицировано UL № E209204 (UL1557)

• 3-фазный IGBT-инвертор 600 В – 15 А со встроенными драйверами затворов и защитой

• Низкое тепловое сопротивление благодаря керамической подложке

• IGBT с низкими потерями и защитой от короткого замыкания

• Встроенные бутстрепные диоды и специальные выводы VS упрощают разводку печатной платы

• Встроенный NTC-термистор для контроля температуры

• Отдельные выводы открытого эмиттера от IGBT нижнего плеча для трехфазного измерения тока

• Однофазное питание с заземлением

• Оптимизирован для частоты коммутации 5 кГц

• Уровень изоляции: 2000 В (ср.кв.)/мин.

Применение

• Управление движением – бытовая техника / промышленные двигатели
