STD60NH03L-1, покупаем в интернете - получаем у себя дома.

N-channel STripFET III Power MOSFET, Vdss=30V, Id=60A, Ptot=70W, Rds(on)=7,5 mOhm, trr=32ns

Производитель: STMicroelectronics

Категория продукта: МОП-транзисторRoHS:

Подробности

Технология:Si

Вид монтажа:Through Hole

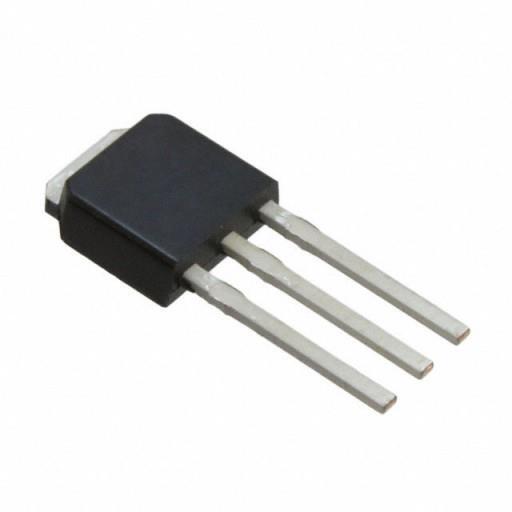

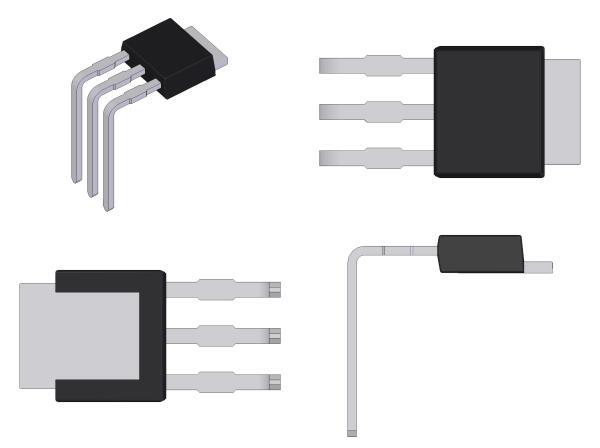

Упаковка / блок:TO-251-3

Полярность транзистора:N-Channel

Количество каналов:1 ChannelVds -

напряжение пробоя сток-исток:30 VId -

непрерывный ток утечки:60 ARds Вкл -

сопротивление сток-исток:9 mOhmsVgs -

напряжение затвор-исток:- 20 V, + 20 V

Минимальная рабочая температура:- 55 C

Максимальная рабочая температура:+ 175 CPd -

рассеивание мощности:70 W

Канальный режим:Enhancement

Торговая марка:STMicroelectronics

Конфигурация:Single

Время спада:15 ns

Крутизна характеристики прямой передачи - Мин.:25 S

Высота:6.2 mm

Длина:6.6 mm

Транзистор STD60NH03L — это полевой транзистор (MOSFET) n-канального типа, работающий как мощный ключ. Он предназначен для применения в схемах управления мощностью, например, в импульсных блоках питания, источниках питания для компьютерной техники, сетевых фильтрах, а также в схемах, где требуется быстрое включение и выключение тока.

Тип и структура:

• Тип: Полевой транзистор (MOSFET) с каналом n-типа.
• Структура: Управление осуществляется поперечным электрическим полем, создаваемым приложенным к затвору напряжением.

Применение:

• Управление мощностью:

  Основное применение — управление мощными нагрузками, так как он может быстро включать и выключать токи.
• Импульсные блоки питания:

  Идеально подходит для работы в качестве ключа в схемах импульсных источников питания.
• Компьютерная техника:

  Используется в источниках питания для компьютера и других электронных устройствах.
• Сетевые фильтры:

  Применяется в схемах фильтрации электропитания.

Преимущества:

• Высокая скорость переключения:

  Позволяет эффективно работать в импульсных режимах.
• Низкое сопротивление открытого канала:

  Обеспечивает минимальные потери мощности при работе транзистора в режиме насыщения.
• Большой коэффициент усиления по мощности:

  В режиме переключения транзистор может управлять большими токами, чем в режиме усиления.
