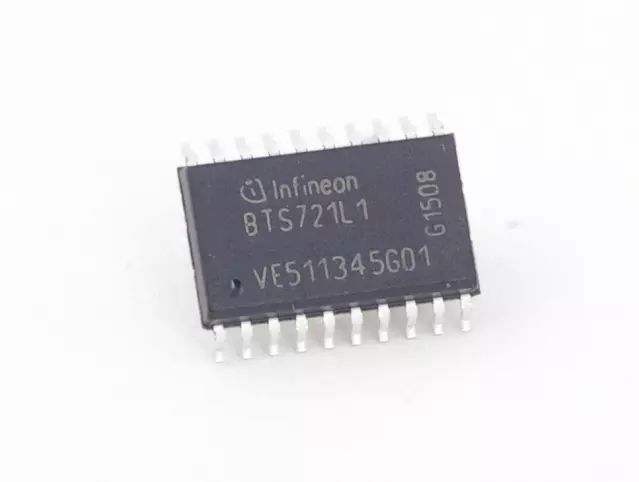

BTS721L1, покупаем в интернете - получаем у себя дома.

Smart Four Channel Highside Power Switch (Overload protection Current limitation Short-circuit protection Thermal shutdown),Overload protection Vbb=43V

Функции

• Защита от перегрузки

• Текущее ограничение

• Защита от короткого замыкания

• Тепловое отключение

• Защита от перенапряжения

(включая сброс нагрузки)

• Быстрое размагничивание индуктивных нагрузок

• Защита от обратной батареи1)

• Отключение при пониженном и повышенном напряжении

с автоматическим перезапуском и гистерезисом

• Диагностический выход открытого стока

• Обнаружение открытой нагрузки во включенном состоянии

• КМОП-совместимый вход

• Потеря заземления и потеря защиты Vbb

• Защита от электростатического разряда (ЭСР)

Приложение

• Переключатель питания, совместимый с µC, с диагностической обратной связью

для заземленных нагрузок 12 В и 24 В пост. тока

• Все типы резистивных, индуктивных и емкостных нагрузок

• Заменяет электромеханические реле и дискретные схемы

Общее описание

N-канальный вертикальный силовой полевой транзистор с подкачкой заряда, CMOS-совместимым входом с заземлением и диагностикой

обратная связь, монолитно интегрированная в технологию Smart SIPMOS. Обеспечение встроенных защитных функций
