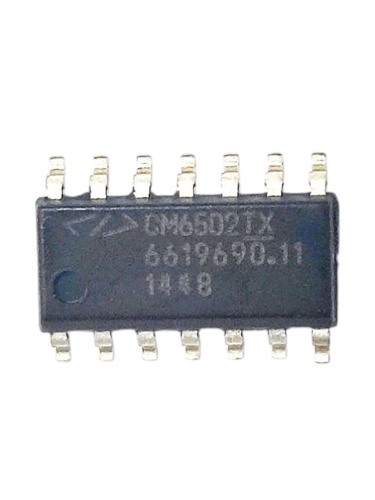

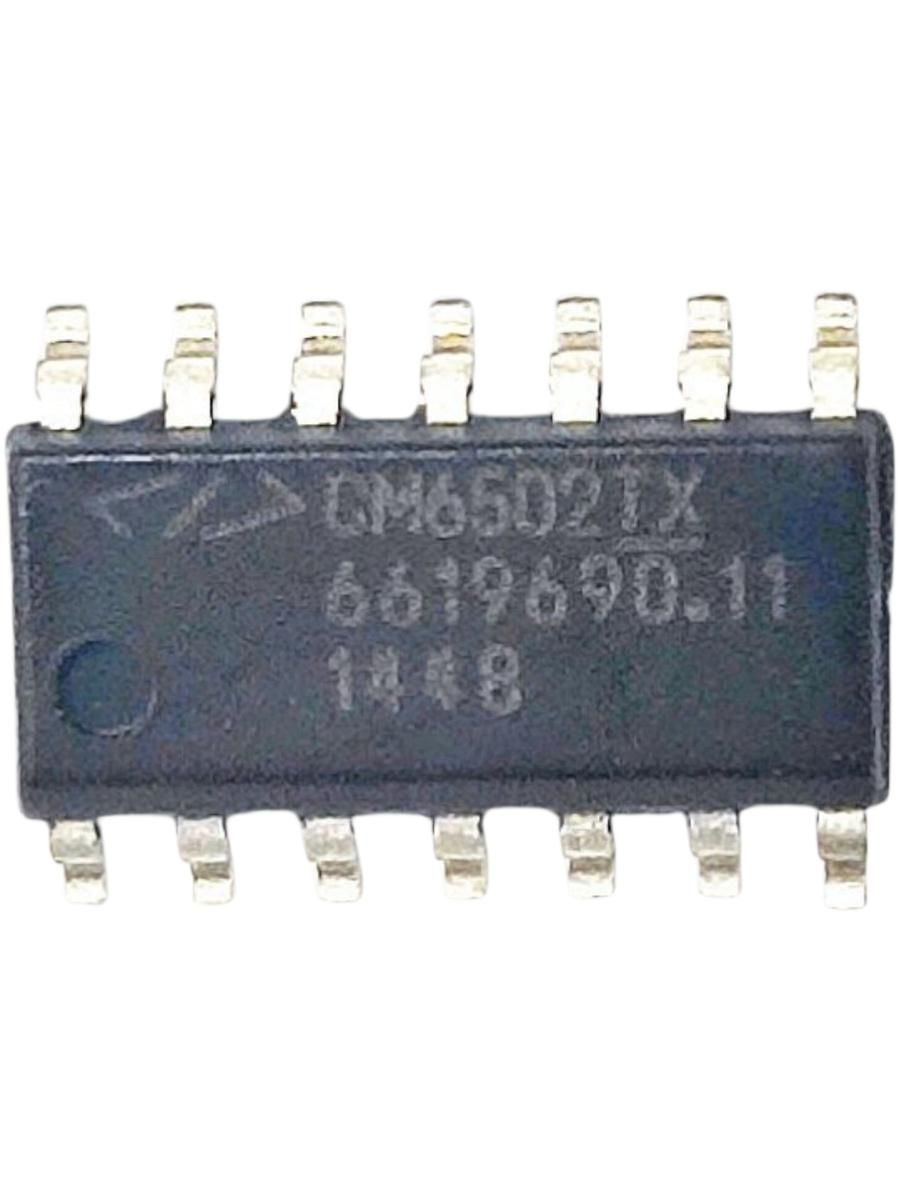

CM 6502UHHX, покупаем в интернете - получаем у себя дома.

EPA/90+ ZVS-Like PFC CONTROLLER Design for High Efficient Power Supply at both Full Load and Light Load

ОБЩЕЕ ОПИСАНИЕ ХАРАКТЕРИСТИКИ CM6502S — это одинарный корректор коэффициента мощности (ККМ) типа ZVS, разработанный для соответствия требованиям 90+ (полный КПД). Он обладает следующими ключевыми особенностями:

1.) Повышение КПД примерно на 2% при выходной нагрузке менее 40% от полной.

2.) Возможно уменьшение номинала конденсатора на 420 В и уменьшение пульсаций тока повышения ККМ; следовательно, можно уменьшить размер сердечника повышающего дросселя.

3.) Потребление без нагрузки может быть снижено до 290 мВт при 270 В переменного тока.

4.) Снижается нагрузка на весь внешний источник питания и уменьшаются электромагнитные помехи.

5.) Функция PGB предназначена для взаимодействия с контроллером следующего каскада. Имеется программируемый пользователем низкопороговый PGTHL. CM6502S разработан в соответствии с требованиями EPA/80+. При правильной конструкции КПД источника питания может легко приближаться к 90+.

Би-КМОП-технология 23 В.

Разработано для КПД EPA/90+.

Выбор повышения выходного напряжения от 380 до 342 В при небольшой нагрузке.

Все высоковольтные резисторы могут иметь сопротивление более 5 МОм (от 5 МОм до 8 МОм) для снижения потребления без нагрузки.

Размах КМОП-драйверов Rail-to-Rail с включенным, 60 Ом и выключенным, 30 Ом со стабилитронами 17 В.

Схема быстрого запуска без дополнительного стабилизирующего резистора помогает VCC быстрее достигать 13 В.

Низкий пусковой ток (тип. 55 мкА)

Низкий рабочий ток (тип. 2,5 мА)

Шунтовочный стабилизатор напряжения 16,5 В

Программируемый пользователем низкопороговый PGTHL

Динамический мягкий ККМ для снижения нагрузки на силовой компонент и упрощения проектирования фильтра электромагнитных помех.

Цифровой контроль снижения ККМ

Низкий коэффициент гармонических искажений, КНИ и коэффициент мощности приближаются к 1,0.

Коррекция коэффициента мощности по переднему фронту с непрерывным или прерывистым повышением среднего тока.

Модулятор усиления с питанием по току для повышения помехоустойчивости.

Модулятор усиления представляет собой постоянный ограничитель максимальной мощности. Контроль снижения мощности, защита от перенапряжения, защита от пониженного напряжения, защита от пониженного напряжения, плавный пуск и опорное напряжение (Reference OK).

Защита от спада мощности
