600 V, 40 A very high speed trench gate field-stop IGBT

Наименование: STGW40V60DF

Тип транзистора: IGBT

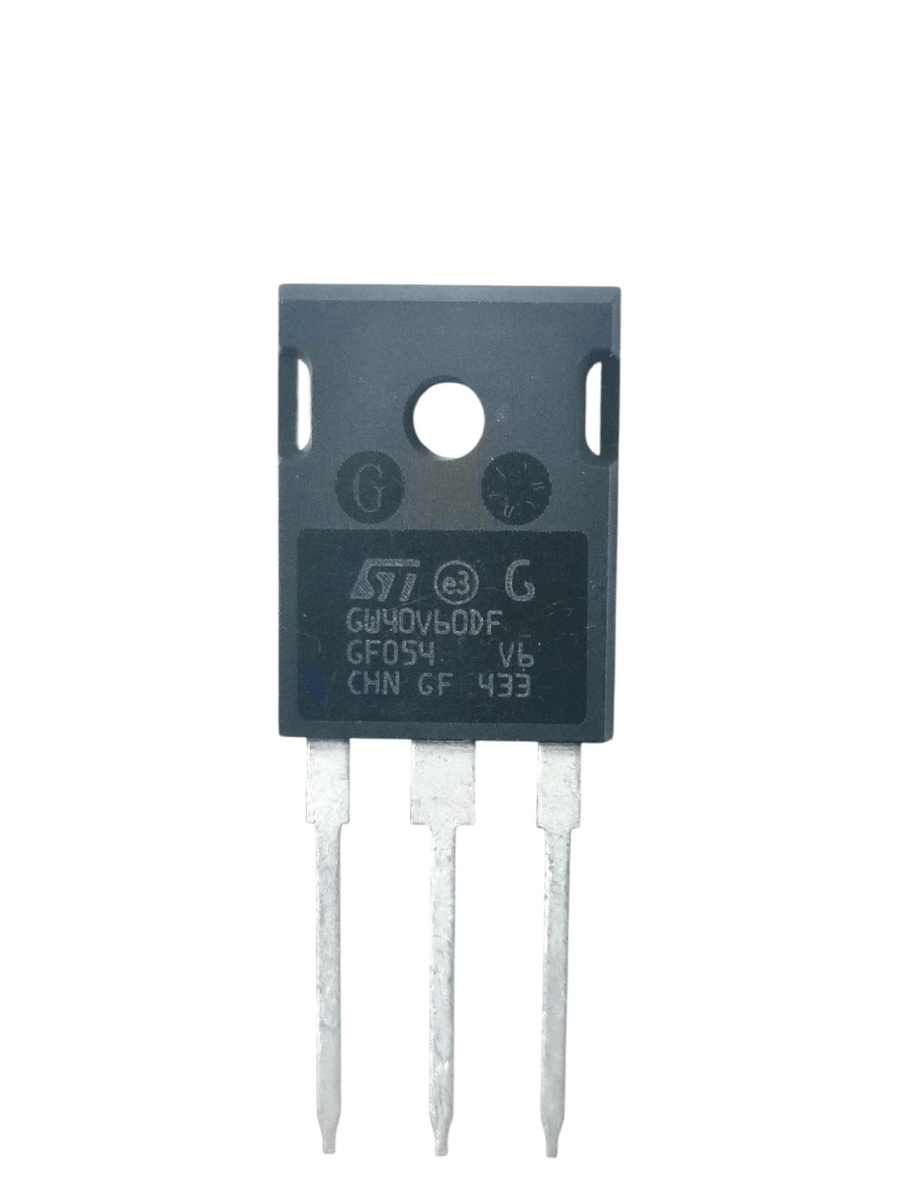

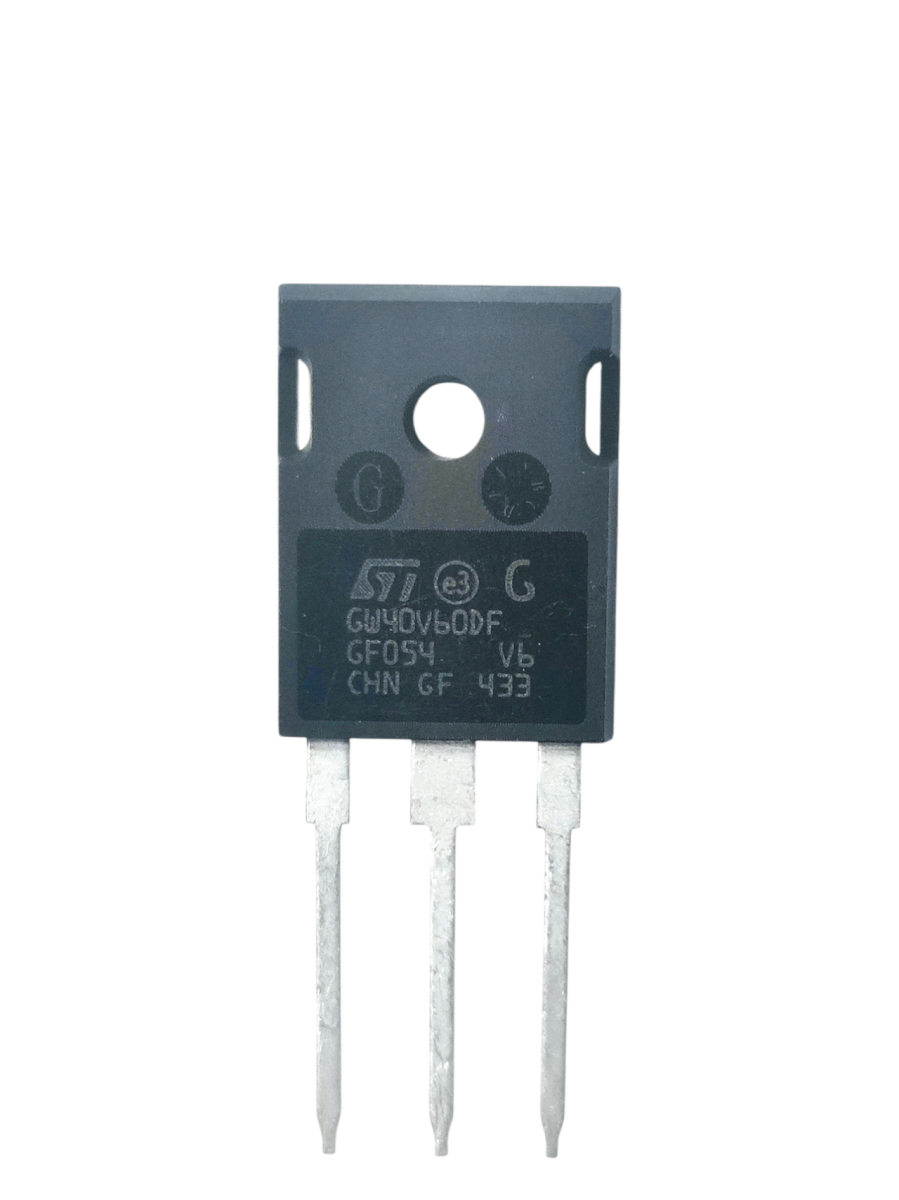

Маркировка: GW40V60DF

Тип управляющего канала: N-Channel

Максимальная рассеиваемая мощность (Pc), W: 283

Предельно-допустимое напряжение коллектор-эмиттер |Vce|, V: 600

Максимально допустимое напряжение эмиттер-затвор |Vge|, V: 20

Максимальный постоянный ток коллектора |Ic| @25, A: 40

Напряжение насыщения коллектор-эмиттер типовое |VCE(sat)|, V: 2.15

Максимальная температура перехода (Tj), : 175

Время нарастания типовое (tr), nS: 17

Емкость коллектора типовая (Cc), pf: 220

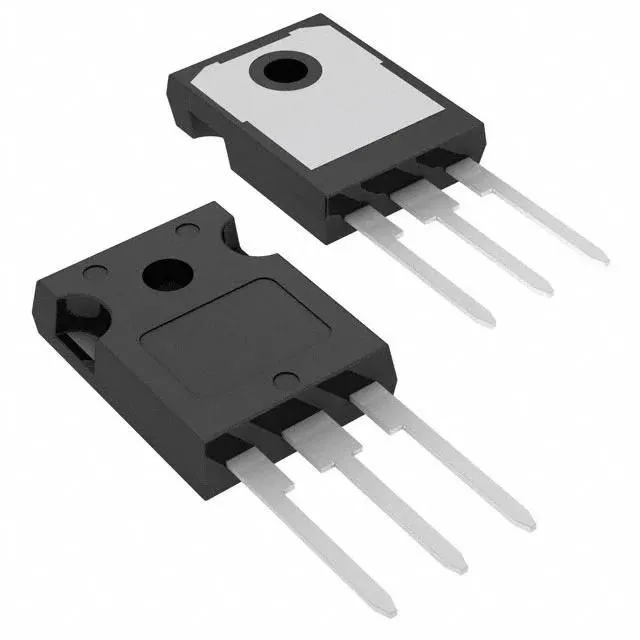

Тип корпуса: TO247

Транзистор STGW40V60DF (маркировка GW40V60DF) — это биполярный транзистор с изолированным затвором (IGBT) . Он относится к серии IGBT V-класса и разработан с использованием фирменной структуры траншеи с полевым стопом. Устройство представляет собой оптимальный компромисс между потерями на проводимость и коммутацию, что позволяет максимизировать эффективность в высокочастотных преобразователях.

Основные характеристики

Согласно документации STMicroelectronics, STGW40V60DF обладает следующими характеристиками:

• Структура: N-канал с интегрированным диодом с очень быстрым мягким восстановлением.
• Корпус: TO-247.
• Максимальное напряжение коллектор-эмиттер: 600 В.
• Номинальный ток коллектора:
  • При 100°C: 40 А.
  • При 25°C: 80 А.
• Импульсный ток коллектора: 160 А.
• Напряжение насыщения коллектор-эмиттер (Vce(sat)):
  • Типовое: 1,8 В при 40 А.
  • Максимальное: 2,3 В при 40 А.
• Максимальная рабочая температура перехода: 175°C.
• Максимальная рассеиваемая мощность (Ptot) при 25°C: 283 Вт.
• Заряды:
  • Общий заряд затвора (Qg): 226 нКл (типовое).
  • Заряд затвор-эмиттер (Qge): 38 нКл (типовое).
  • Заряд затвор-коллектор (Qgc): 95 нКл (типовое).
• Распределение параметров: узкий допуск параметров, что обеспечивает безопасное параллельное включение.
• Особенность переключения: отключение без "хвоста" (tail-less switching off).

Применение

Высокочастотные характеристики и низкие потери на переключение делают STGW40V60DF подходящим для следующих применений:

• Фотоэлектрические инверторы: преобразование постоянного тока от солнечных панелей в переменный ток.
• Сварочное оборудование: управление мощными токами в инверторных сварочных аппаратах.
• Источники бесперебойного питания (ИБП): обеспечение надежного и эффективного переключения.
• Коррекция коэффициента мощности (PFC): использование в схемах активной коррекции для повышения эффективности.
• Высокочастотные преобразователи: оптимизация работы в схемах с высокими частотами переключения.
